SATURO
Nasycona przewodność hydrauliczna w terenie
Uważamy, że powinieneś spędzać mniej czasu na skomplikowanych procesach, a więcej na produktywności. Dlatego zautomatyzowaliśmy prawie wszystko w nowym dwugłowicowym infiltrometrze SATURO .
- Mierzy przewodność hydrauliczną nasyconego pola
- W pełni zautomatyzowany i przenośny infiltrometr
- W przeciwieństwie do infiltrometru z podwójnym pierścieniem, SATURO może wykonywać pomiary bez nadzoru
-
Przegląd / funkcje
-
Więcej korzyści z każdej wizyty w terenie
Nasycona przewodność hydrauliczna jest trudna do zmierzenia w terenie. A to dopiero początek. Po powrocie do biura trzeba jeszcze przekonwertować surowe dane na przewodność hydrauliczną i współczynniki infiltracji. Uważamy, że powinieneś spędzać mniej czasu na złożoności, a więcej na produktywności. Dlatego zautomatyzowaliśmy prawie wszystko w nowym SATURO.
Skonfiguruj i zostaw

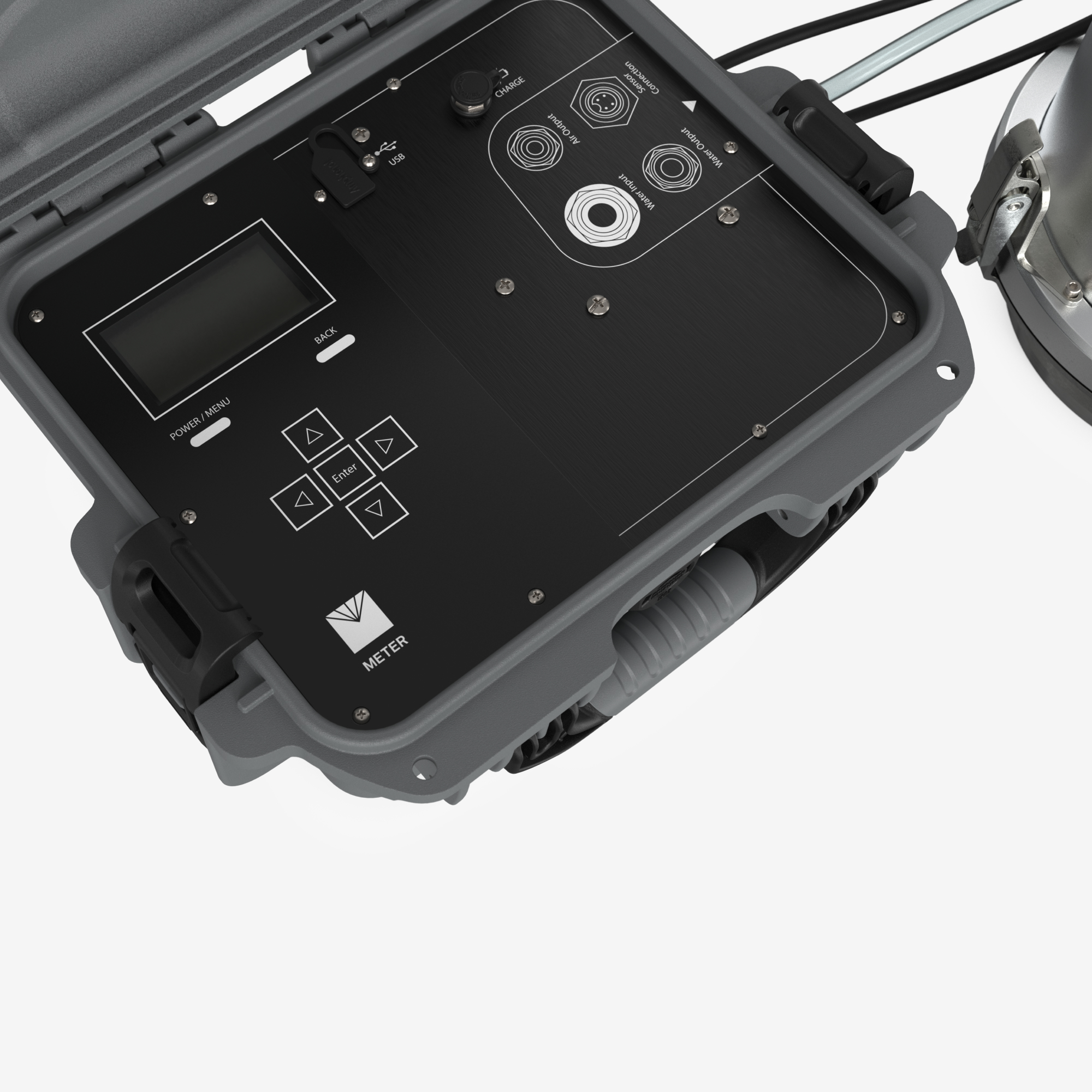

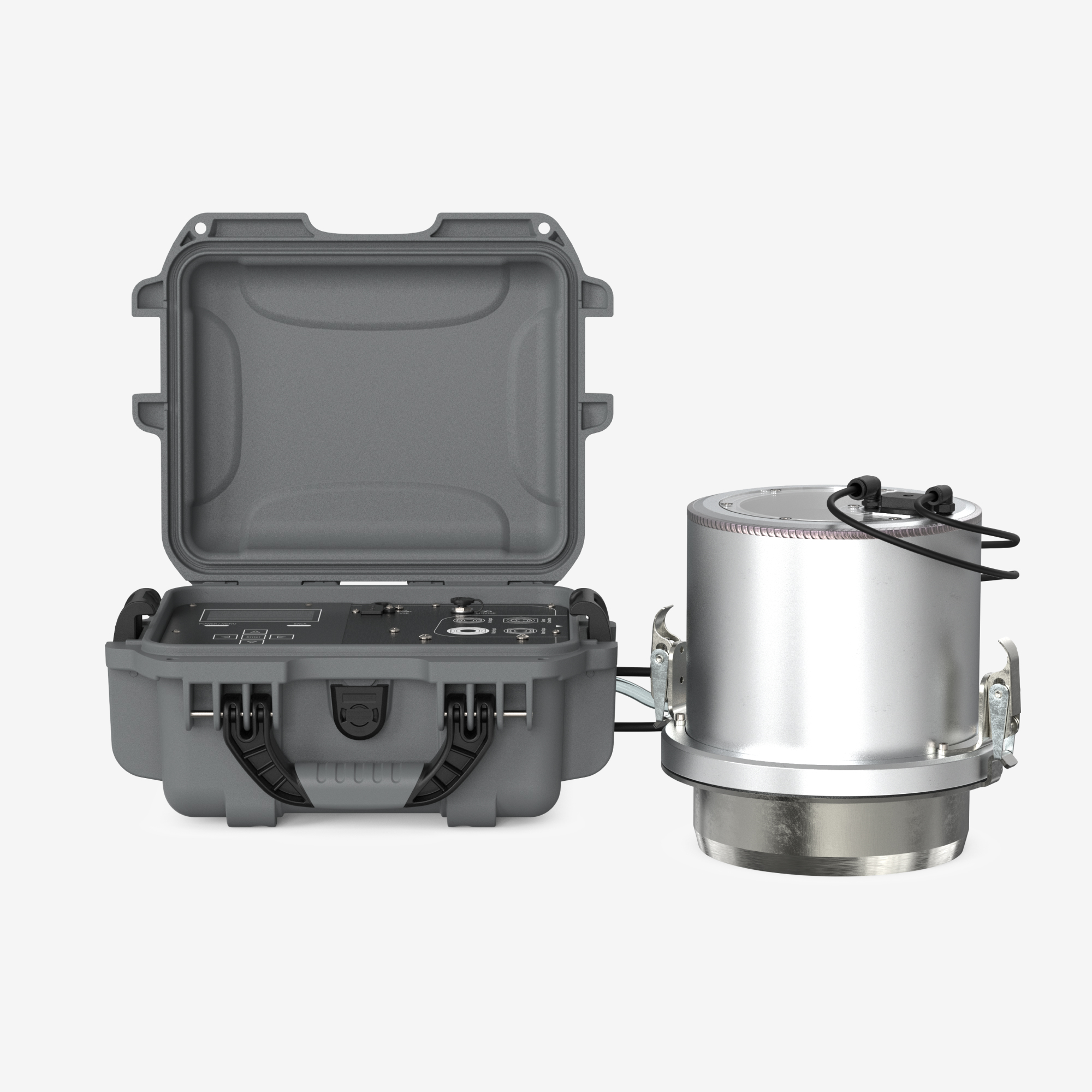

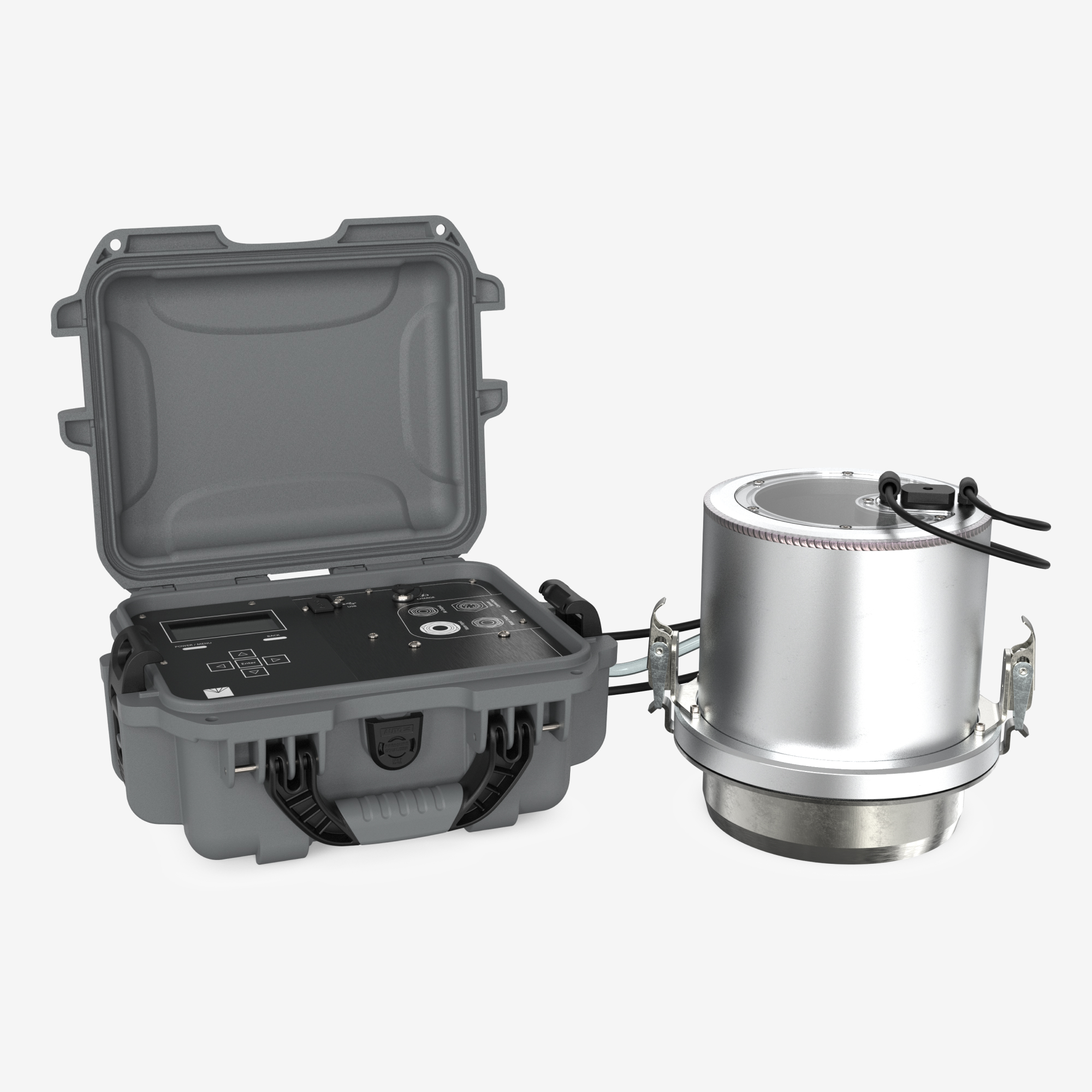

Dwugłowicowy infiltrometr SATURO robi prawie wszystko za Ciebie. Jest w pełni zautomatyzowany i nie wymaga późniejszego przetwarzania danych. Wystarczy zamontować pierścień, podłączyć węże i nacisnąć przycisk start. To takie proste.
Infiltrometr automatycznie mierzy współczynniki infiltracji, a jednostka sterująca na bieżąco oblicza przewodność hydrauliczną nasyconego pola (Kfs). Oznacza to, że jeśli potrzebujesz wartości od razu, jest ona dostępna. Jeśli chcesz sięgnąć głębiej, zawsze możesz pobrać nieprzetworzone dane.
Dzięki temu infiltrometrowi jedna osoba może zrobić wszystko
W przeciwieństwie do systemów z podwójnym pierścieniem, infiltrometr SATURO jest przeznaczony do przenoszenia i ustawiania przez jedną osobę. Ponadto wymaga znacznie mniej wody, oszczędzając mnóstwo czasu i wysiłku. W jaki sposób? System SATURO gromadzi wodę na powierzchni gleby i wykorzystuje ciśnienie powietrza do stworzenia dwóch różnych głowic ciśnieniowych. Wykorzystuje pompę do automatycznego utrzymywania prawidłowego poziomu wody.
Koniec z ciągłym mierzeniem i dostosowywaniem
SATURO działa bezobsługowo, co oznacza, że można zająć się innymi pracami w terenie, zamiast pilnować przyrządu. Ponadto możliwe jest jednoczesne korzystanie z wielu przyrządów, co pozwala jeszcze bardziej zmaksymalizować wydajność czasu spędzanego w terenie.
Wyeliminuj zgadywanie
Infiltrometry jedno- i dwupierścieniowe wymagają znajomości - lub zgadywania - "współczynnika alfa" (makroskopowej długości kapilarnej gleby) w celu ręcznego skorygowania przepływu trójwymiarowego. Infiltrometr SATURO zmienia wszystko. Automatyzuje dobrze ugruntowaną metodę podwójnej głowicy, która mierzy infiltrację przy dwóch różnych głowicach ciśnieniowych w celu oszacowania sorpcyjności. Upraszcza to trójwymiarową analizę przepływu, umożliwiając określenie przewodności hydraulicznej nasyconej w terenie bez przyjmowania jakichkolwiek wątpliwych założeń. A najlepsze jest to, że wykonuje wszystkie obliczenia za Ciebie, oszczędzając Ci godzin żmudnej pracy.
Proste, precyzyjne rozwiązanie
Infiltrometr SATURO łączy automatyzację i uproszczoną analizę danych w jednym systemie. Oblicza nawet współczynniki infiltracji i przewodność hydrauliczną nasyconego pola w locie. Ponadto SATURO jest zalecany przez Soil Health Institute jako standardowa metoda pomiaru Kfs: wskaźnik stanu gleby poziomu 1. Strona SATURO ułatwia życie tym, którzy potrzebują szybszego i dokładniejszego sposobu pomiaru Kfs w terenie.
-
Podsumowanie funkcji
- W pełni zautomatyzowany infiltrometr
- Możliwość pomiaru bez nadzoru
- Instytut Zdrowia Gleby zaleca SATURO jako standardową metodę pomiaru Kfs: wskaźnik zdrowia gleby poziomu 1.
- Wartości Kfs obliczane i przedstawiane na wykresach w czasie rzeczywistym, bez konieczności późniejszego przetwarzania danych.
- Przenośny
- Zawiera niezależny zbiornik na wodę
-
Specyfikacje
-
SPECYFIKACJE TECHNICZNE
Specyfikacje pomiarów
Zakresy głowic ciśnieniowych0 do 40 cmPoziom wodyUtrzymywana na poziomie 5 cmKfsZakres wartości Kfs, które można skutecznie zmierzyć za pomocą infiltrometru SATURO , jest ograniczony minimalnymi i maksymalnymi współczynnikami infiltracji wymienionymi powyżej. Zależą one od ciśnienia wywieranego na wodę podczas infiltracji i trójwymiarowej charakterystyki przepływu gleby, więc zakres pomiaru Kfs nie może być określony jednoznacznie. SATURO będzie generalnie w stanie wykonywać pomiary na glebach o słabej lub umiarkowanej strukturze, tak grubych jak średni piasek, ale maksymalny współczynnik infiltracji może zostać przekroczony przez gleby o nadmiernej strukturze, a zwłaszcza przez gleby o znacznych makroporach.Współczynnik infiltracjiZakres: 0,0038 cm/godz. do 115 cm/godz.Rozdzielczość: 0,0038 cm/godz.Dokładność: ±5% odczytuSpecyfikacja fizyczna
Adapter ładowania18 V 2,2 A; Zakres od 18 do 24 V DC Wyjście: USBZakres temperatur pracy0 do 50 °CInne
Inne kompatybilne oprogramowaniePobierz dane pomiarowe zapisane w urządzeniu SATURO na komputer z systemem Windows za pomocą bezpłatnego oprogramowania do pobierania danych, do którego link znajduje się poniżej w sekcji pomocy technicznej.
-
Wsparcie / FAQ
-
SATURO PodręcznikPodręcznikPDF, 0,0021 MBSATURO Szybki startSkrócona instrukcja obsługiPDF, 1,782 MBSATURO Aktualizacja oprogramowania sprzętowegoOprogramowanie układoweEXE, 1.6MBSATURO Software DownloaderInstalatorEXE, 17MBWideo: SATURO Instrukcja montażu uszczelkiInstrukcjeURL, 0MBWideo: Jak skonfigurować infiltrometr SATUROInstrukcjeURL, 0MBWideo: Jak przeprowadzić test SATUROInstrukcjeURL, 0MBJak interpretować dane SATUROInstrukcjePDF, 1MBWymiana czujnika poziomu wody SATUROInstrukcjePDF, 876 KBVIDEO: Jak skalibrować pompę wody SATUROInstrukcjeURL, 0.0 kb
-
SATURO Najczęściej zadawane pytania
- Jak zainstalować i uruchomić stronę SATURO?
- Zobacz filmy instruktażoweSATURO tutaj.
- Jak zainstalować uszczelkę SATURO ?
- Zobacz film instruktażowy dotyczący uszczelki tutaj.
- Jak struktura gleby wpływa na wartości K? Jak są one powiązane?
- Struktura gleby i stabilność kruszywa będą miały duży wpływ na wartości przewodności hydraulicznej. W zależności od rodzaju utworzonej struktury gleby i jej wytrzymałości można zaobserwować większy rozwój makroporów w glebie, które będą w stanie przenosić więcej wody niż w przypadku gleby o słabej strukturze lub bez struktury. Więcej informacji na ten temat można znaleźć tutaj.
- Jak zmierzyć poziomą przewodność hydrauliczną w warunkach terenowych? Jak oddzielić poziomą składową przewodności hydraulicznej od pionowej?
- Zależy to od tego, czy mierzy się nasyconą czy nienasyconą przewodność hydrauliczną. Próba wykonania tego pomiaru dla nasyconej przewodności hydraulicznej w terenie może być trudna. Teoretycznie, jeśli pobrano próbkę z terenu i zmierzono ją w laboratorium, przewodność hydrauliczna pozioma i pionowa powinna być taka sama. Przewodność hydrauliczna jest niezależna od tego, czy przepływy są pionowe czy poziome, ponieważ te składniki są korygowane. Jeśli chcesz zmierzyć nienasyconą przewodność hydrauliczną w terenie i sprawdzić, jak zmienia się ona w pozycji poziomej i pionowej, można to potencjalnie zrobić za pomocą tensjometrów i czujników zawartości wody umieszczonych w siatce, aby przyjrzeć się ruchowi wody i zmianie potencjału wody. Więcej informacji na temat pomiaru przewodności hydraulicznej można znaleźć tutaj.
- Laboratoryjne pomiaryKs przesuwają się od dołu do góry. CzyKs jest podobne, jeśli woda przemieszcza się od góry do dołu próbki?
- Tak długo, jak obliczenia są wykonywane prawidłowo, nie powinno być różnicy, czy woda jest przesączana z dołu czy z góry próbki.
- Gleba z fragmentami skał jest powszechnym typem gleby, ale trudnym do zmierzenia tradycyjnymi metodami. Co sugerujesz?
- Fragmenty skał mogą utrudniać pomiar przewodności hydraulicznej. Jeśli możliwe jest uniknięcie skał, jest to najlepsze podejście. Zależy to od wielkości fragmentów skał. Jeśli mierzysz w żwirowym miejscu, nadal możesz używać tradycyjnych metod, ale prawdopodobnie będziesz musiał częściej naprawiać krawędzie pierścieni, ponieważ będą one często zginane i uderzane. Jeśli masz bardzo duże fragmenty, unikaj dużych skał, mierząc na mniejszym obszarze lub próbując objąć duże skały w infiltrometrze. W niektórych przypadkach w takich sytuacjach lepiej sprawdza się metoda otworowa.
- Przygotowując się do testu infiltrometru, myślę o istotności statystycznej, więc chciałbym mieć wiele lokalizacji. Jak daleko od siebie powinny znajdować się otwory testowe?
- Część z nich zależy od zmienności gleby w danym miejscu. Zazwyczaj wykonujemy pomiary w trzech egzemplarzach w jednym miejscu. Następnie staramy się pokryć oczekiwaną zmienność w danym miejscu. Może to oznaczać około 3 do 12 miejsc pomiarowych w danej lokalizacji. Jednym ze sposobów jest rozpoczęcie od trzech lokalizacji i sprawdzenie, jak wygląda zmienność.
- W jaki sposób można określić zmianę przewodności hydraulicznej na styku gleby z urobkiem?
- Można przyjąć dwa podejścia. Można zmierzyć oba materiały niezależnie i sprawdzić, który z nich będzie najbardziej ograniczający. Zazwyczaj przewodność hydrauliczna jest regulowana przez najbardziej ograniczającą warstwę. Można również dokonać pomiaru w terenie i sprawdzić interakcję między dwiema warstwami. Również w tym przypadku szybkość będzie zależna od najbardziej ograniczającej warstwy.
- Kiedy potrzebujemy pierścienia 10 cm?
- Z reguły pierścień o średnicy 5 cm powinien sprawdzać się na większości gleb. Pierścień 10 cm jest przydatny w przypadku gleb zaburzonych lub pozbawionych struktury. Pierścień o średnicy 10 cm należy stosować w glebach o wysokim współczynniku infiltracji lub jeśli pierścień o średnicy 5 cm wydaje się przeciekać na powierzchnię.
- Jak długo będzie działać strona SATURO ?
- Żywotność urządzenia SATURO zależy od jego komponentów. Pierścień wkładki zużywa się z czasem, w zależności od warunków glebowych. Konieczne będzie jego spiłowanie w celu utrzymania gładkiej powierzchni wewnętrznej. Ostatecznie może być konieczna jego wymiana. Pompy zazwyczaj wymagają serwisowania po 500 godzinach pracy. Jest to śledzone na ekranie diagnostycznym SATURO. Akumulator kwasowo-ołowiowy będzie prawdopodobnie wymagał wymiany co kilka lat, w zależności od liczby cykli ładowania. Będzie to widoczne, gdy bateria nie będzie już w pełni naładowana. Wszystkie pozostałe komponenty powinny wytrzymać wiele lat przy prawidłowym użytkowaniu.
- Co może powodować błąd poziomu wody?
- Istnieje kilka czynników, które mogą powodować błąd poziomu wody. Przed zaciśnięciem komory na pierścieniu wsuwanym należy sprawdzić, czy na czarnej uszczelce nie ma żadnych zanieczyszczeń i czy uszczelka nie jest uszkodzona. Podczas zaciskania komory upewnij się, że nie jest ona zbyt mocno zaciśnięta, ponieważ może to spowodować wycieki wokół pierścienia. Jeśli pierścień jest zainstalowany na zboczu, upewnij się, że czujnik poziomu wody znajduje się na środku zbocza, aby uzyskać średni poziom wody. W przypadku gleb o bardzo wysokim współczynniku infiltracji, wyższym niż pompa wodna jest w stanie nadążyć (>115 cm/godz.), wystąpi błąd poziomu wody. W takim przypadku należy spróbować dłużej namaczać glebę lub użyć 10-centymetrowego pierścienia.
- Jak wypada pomiar SATURO w porównaniu z pomiarem infiltrometrem dwupierścieniowym?
- Infiltrometr SATURO i infiltrometr dwupierścieniowy są infiltrometrami pierścieniowymi, które mierzą infiltrację wody do gleby. Główną różnicą jest sposób, w jaki model koryguje przepływ trójwymiarowy. W przypadku infiltrometru dwupierścieniowego należy wprowadzić poprawki w późniejszym przetwarzaniu, które wymagają oszacowania rodzaju gleby. Model SATURO wykorzystuje metodę analizy wielokrotnego ciśnienia w celu bezpośredniego oszacowania wpływu sorpcyjności, co pozwala na automatyzację trójwymiarowej korekty przepływu i dokładniejsze oszacowanie Kfs. Aby uzyskać więcej informacji, przeczytaj pełną notę dotyczącą aplikacji.
- Jaki jest maksymalny mierzalny współczynnik infiltracji infiltrometru DualHead (SATURO)?
- Urządzenie SATURO może mierzyć maksymalną przewodność hydrauliczną nasyconego pola (Kfs) wynoszącą 115 cm/godz.
- Czy mogę dokonać pomiaru bezpośrednio na obszarze porośniętym trawą, czy też muszę usunąć trawę, a następnie wykonać obliczenia?
- Krótkie trawy nie stanowią problemu. Powinno być możliwe umieszczenie komory ciśnieniowej nad trawą i uruchomienie czujnika bez żadnych problemów. Problemy pojawiają się, gdy trawa jest wystarczająco długa, aby dostać się między uszczelkę głowicy infiltrometru a pierścień wprowadzający. Jeśli tak się stanie, istnieje duże prawdopodobieństwo przecieku między uszczelką a pierścieniem wprowadzającym. Gdy trawa staje się dłuższa (ponad 2-3 cale), zalecamy przycięcie trawy wokół pierścienia, aby zapobiec wyciekom.
- Czy można przeprowadzić pomiary po deszczu? Czy problemy wynikają z wypełnienia porów gleby wodą?
- Uruchomienie SATURO zaraz po deszczu nie stanowi żadnego problemu. Urządzenie SATURO mierzy przewodność hydrauliczną w stanie nasycenia, więc pierwszym krokiem w procesie pomiaru jest całkowite nasycenie gleby w pierścieniu wprowadzającym, który jest obszarem pomiaru. Jeśli na obszarze wystąpiły ostatnio duże opady deszczu lub jest on już bliski nasycenia, można skrócić początkowy czas nasiąkania podczas konfiguracji.
-
Zasoby / publikacje
-
Linki do zasobów
- Jak odczyty ze strony SATURO mają się do odczytów z infiltrometru dwupierścieniowego?
- Przewodność hydrauliczna nasyconego pola: Dlaczego jest to takie trudne?
- Jak mierzyć przewodność hydrauliczną: Która metoda jest odpowiednia?
- Instrumenty laboratoryjne i terenowe: Dlaczego warto korzystać z obu
- Webinarium: Hydrologia 101 i nauka stojąca za SATURO
- Webinarium: Przewodność hydrauliczna: Ile pomiarów potrzebujesz?
- Wilgotność gleby 301: Przewodność hydrauliczna - dlaczego jest potrzebna. Jak ją mierzyć.
- Mistrzowska klasa wilgotności gleby
Linki pomocnicze
- SATURO filmy instruktażowe
- Podręczniki i oprogramowanie
- SATURO Wideo z montażu uszczelki
- Jak interpretować dane SATURO ?
Studia przypadków
-
Wybrane publikacje
Infiltrometr z podwójną głowicą został przemianowany na SATURO w 2015 roku, ale są to te same urządzenia. Poniżej wymieniono przykłady cytowanych publikacji dotyczących dwugłowicowego infiltrometru SATURO . Lista ta nie jest wyczerpująca.
2022
- Tecca, Nicholas P., John Nieber i John Gulliver. "Odchylenie metod pomiaru infiltracji wody deszczowej oceniane za pomocą eksperymentów numerycznych". Vadose Zone Journal 21, no. 5 (2022): e20210.(Link do artykułu).
- Ficklin, Darren L., Christa Kelleher, Ellen V. Bergan, Daniel T. Myers, Seth Adelsperger i Erin Hardman. "Wpływ pojawienia się cykady 2021 Brood X na hydrologię przypowierzchniową w zalesionych i miejskich krajobrazach". Hydrological Processes: e14822.(Link do artykułu).
2020
- Faé, Giovani Stefani, Armen R. Kemanian, Gregory W. Roth, Charles White i John E. Watson. "Plon soi w odniesieniu do właściwości środowiska i gleby". European Journal of Agronomy 118 (2020): 126070.(Link do artykułu).
- Jahanzad, Emad, Brent A. Holtz, Cameron A. Zuber, David Doll, Kelsey M. Brewer, Sean Hogan i Amélie CM Gaudin. "Recykling sadów poprawia adaptację do zmian klimatu i potencjał łagodzenia skutków systemów produkcji migdałów". PloS one 15, no. 3 (2020): e0229588.(Link do artykułu).
- Norris, Charlotte E., G. Mac Bean, Shannon B. Cappellazzi, Michael Cope, Kelsey LH Greub, Daniel Liptzin, Elizabeth L. Rieke, Paul W. Tracy, Cristine LS Morgan i C. Wayne Honeycutt. "Przedstawiamy północnoamerykański projekt oceny pomiarów stanu gleby". Agronomy Journal, 2020.(Link do artykułu).
2019
- Ebrahimian, Ali, Kristin Sample-Lord, Bridget Wadzuk i Robert Traver. "Czasowa i przestrzenna zmienność infiltracji w miejskiej zielonej infrastrukturze". Hydrological Processes, 2019.(Link do artykułu).
- Johnson, William C., Randy L. Stotler, Mark W. Bowen, Jude H. Kastens, Daniel R. Hirmas, Dakota J. Burt i Kaitlin A. Salley. "Assessing playas as point sources for recharge of the High Plains aquifer, western Kansas". Przygotowane dla Agencji Ochrony Środowiska Stanów Zjednoczonych i Kansas Water Office. Kansas Geological Survey Open-File Report 2 (2019).(Link do artykułu).
- Radinja, Matej, Ines Vidmar, Nataša Atanasova, Matjaž Mikoš i Mojca Šraj. "Określenie przestrzennej i czasowej zmienności przewodności hydraulicznej gleby dla modelowania spływu miejskiego". Water 11, no. 5 (2019): 941.(Link do artykułu).
- Qin, Yu, Shuhua Yi, Yongjian Ding, Wei Zhang, Yan Qin, Jianjun Chen i Zhiwei Wang. "Wpływ zaburzeń i niejednolitości płaskowyżu na emisję dwutlenku węgla w ekosystemie na łące alpejskiej w północno-wschodniej części płaskowyżu Qinghai-Tybetan". Biogeosciences 16 (2019): 1097-1109.(Link do artykułu).
- Ryan, Michael J. "Dynamiczna zielona infrastruktura: Monitorowanie długoterminowych zmian i poprawa wydajności dzięki kontroli w czasie rzeczywistym i uczeniu maszynowemu". Rozprawa doktorska, Villanova University, 2019.(Link do artykułu).
- Whitman, Spencer K., i Ronald J. Breitmeyer. "Wrażliwość szacunków perkolacji na metodologię modelowania: A Case Study at an Unlined Tailings Facility with Limited Monitoring Data." Mine Water and the Environment 38, nr 2 (2019): 294-309.(Link do artykułu).
- Zhang, Si-Yi, Isaac Hopkins, Li Guo i Henry Lin. "Dynamika szybkości infiltracji i przewodności hydraulicznej gleby nasyconej polami w gruntach uprawnych nawadnianych ściekami". Water 11, nr 8 (2019): 1632.(Link do artykułu).
2018
- Thomas, Matthew A., Benjamin B. Mirus, Brian D. Collins, Ning Lu i Jonathan W. Godt. "Zmienność właściwości retencyjnych gleby i wody oraz implikacje dla opartej na fizyce symulacji kryteriów wczesnego ostrzegania przed osuwiskami". Landslides 15, nr 7 (2018): 1265-1277.(Link do artykułu).
2017
- Demirtas, Iskender. "Effects of Post-Fire Salvage Logging on Compaction, Infiltration, Water Repellency, and Sediment Yield and the Effectiveness of Subsoiling on Skid Trails." Rozprawa doktorska, Michigan Technological University, 2017.(Link do artykułu).
-

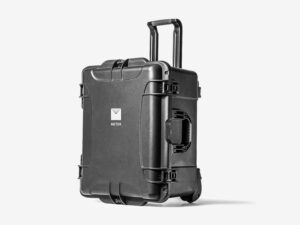

Akcesoria
" SATURO pozwoliło nam przeprowadzić wiele testów w krótkim czasie, aby ustalić próg, w którym znajdowały się gleby dobrze infiltrujące i słabo infiltrujące. Umożliwiło nam to zmianę projektu na bieżąco. Infiltrometr z podwójnym pierścieniem zajmuje znacznie więcej czasu na wykonanie testu, a czas jest najważniejszy, gdy wykonawca chce zasypać obszar i rozpocząć pracę. Miło było mieć narzędzie, które szybciej dostarczyło nam potrzebnych informacji".
Jason Borne, konsultant ds. inżynierii geotechnicznej, Earthspan, LLC
