どの土壌水分センサーを選ぶべきか？

Deciding how to measure soil moisture can be complicated, but METER’s easy, plug and play soil sensors simplify the process. When choosing a METER soil moisture sensor, the first thing to know is that all METER soil sensors have the same research-grade accuracy with minimum sensitivity to salts (<10 dS/m bulk EC), temperature gradients, and soil texture. Among the thousands of peer-reviewed publications using METER soil sensors, no soil moisture sensor or water potential sensor emerges as the favorite. Thus sensor choice should be based on your needs and application. Use the following considerations to help identify the perfect soil moisture sensor or water potential sensor for your research.  Explore the links for a more in-depth look at soil moisture definitions, terms, and topics.

土壌水分の測り方-正しい測り方を選ぼう

体積含水率

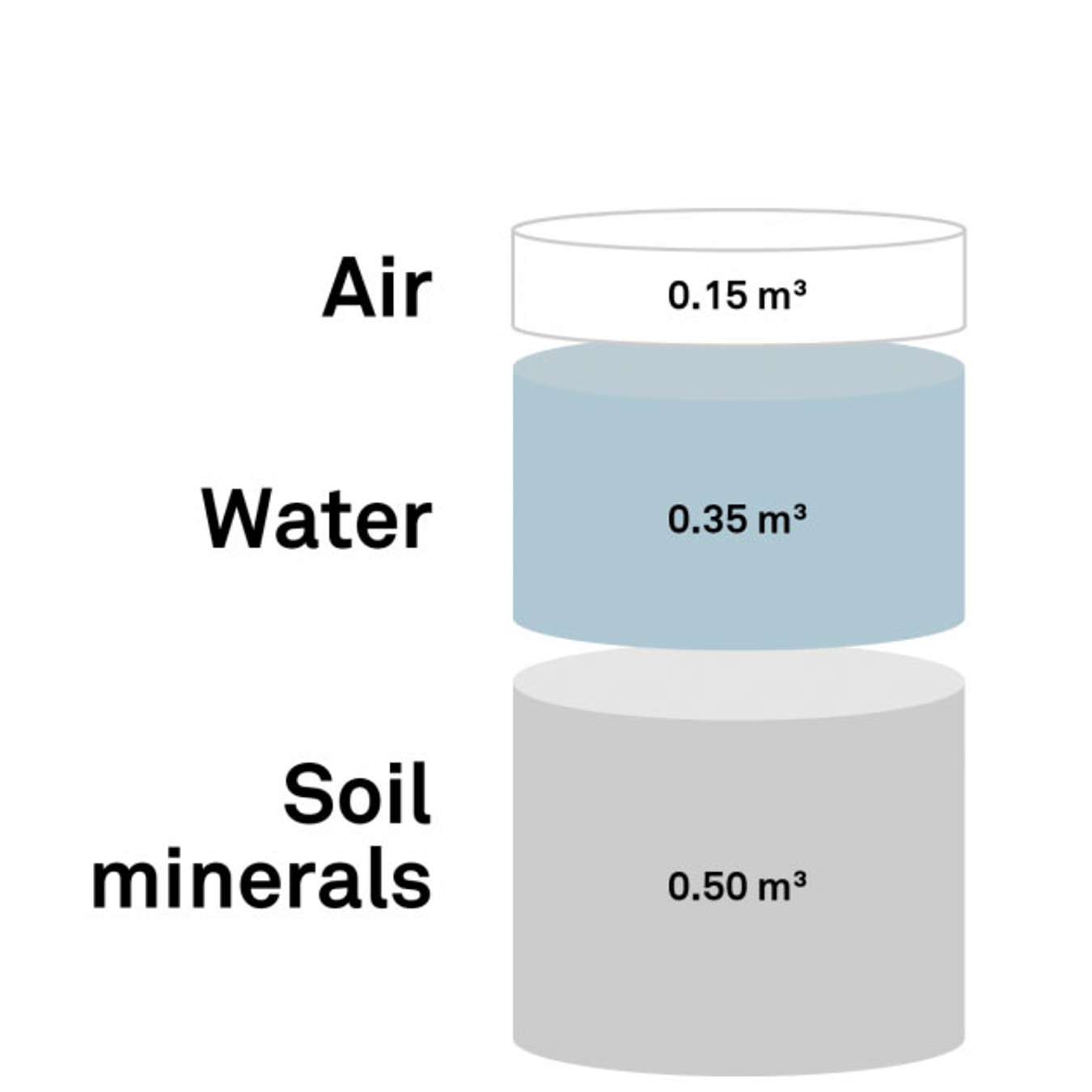

土壌中の水分量（または割合）の増減を測定したい場合は、水分センサー（土壌水分センサー）が必要です。土壌は水、空気、ミネラル、有機物、そして時には氷で構成されている（図1）。 構成要素として、水は全体の何割かを占めている。土壌の水分量を直接測定するには、質量としての水の量とそれ以外のものの質量の合計を比較することによって、質量ベースでの割合を計算することができます（重量含水率）。 しかし、この方法は手間がかかるため、ほとんどの研究者は土壌水分センサーを使用して、容積含水率（VWC）と呼ばれる体積ベースの測定を自動化している。

METER社の土壌水分センサーは、高周波静電容量技術を使用して土壌の体積含水率を測定します。 一般的に土壌水分センサーが必要とされるアプリケーションは、流域特性、灌漑スケジュール、温室管理、肥沃度管理、植物生態学、水分バランス研究、微生物生態学、植物病害予測、土壌呼吸、水文学、土壌健康モニタリングなどです。体積含水率についてはこちらをご覧ください。

水ポテンシャル

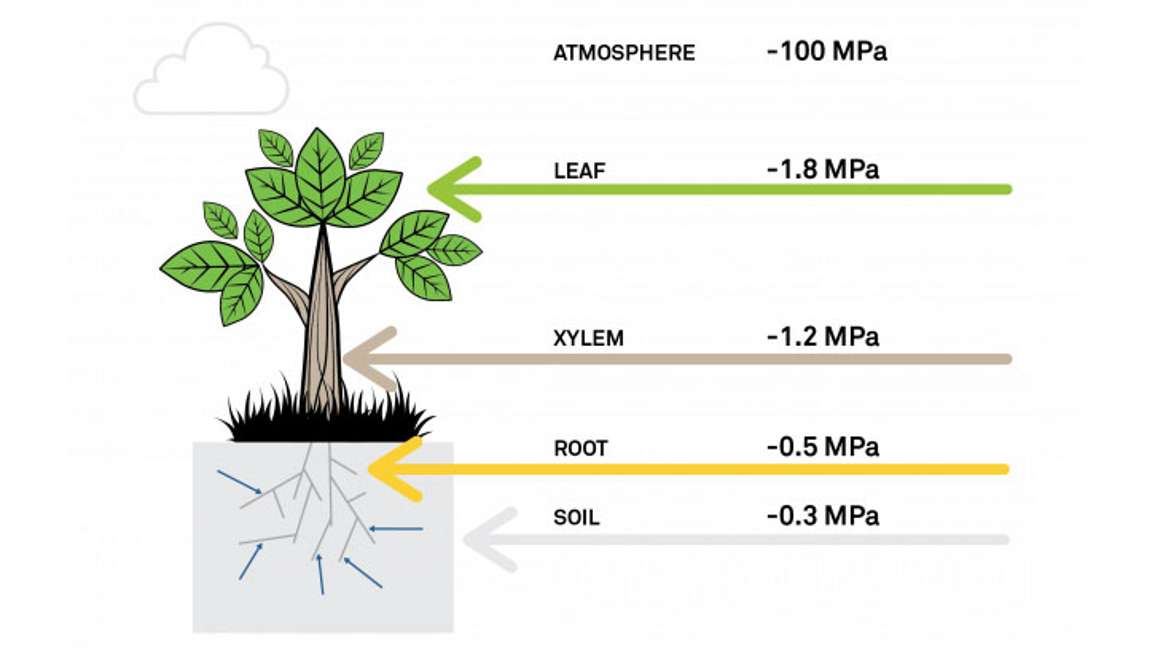

植物が利用可能な水、植物の水ストレス、または水の動き（水が動 くかどうか、どこに移動するか）を把握する必要がある場合は、土壌 水分センサーに加えて、 水ポテンシャル土壌センサーが必要であ る。水ポテンシャルとは、土壌中の水のエネルギー状態、言い換えれば、水が土壌表面にどれだけ強く結合しているかを示す尺度である。この張力によって、根が水を取り込めるかどうかが決まり、植物の生育に水が利用できるかどうかの範囲がわかる。さらに、水は常に高い水ポテンシャルから低い水ポテンシャルへと移動するため、研究者は水ポテンシャルを用いて水の移動のダイナミクスを理解し、予測することができる。 水ポテンシャルについて詳しくはこちら

研究者のための水ポテンシャル完全ガイド」をダウンロードする

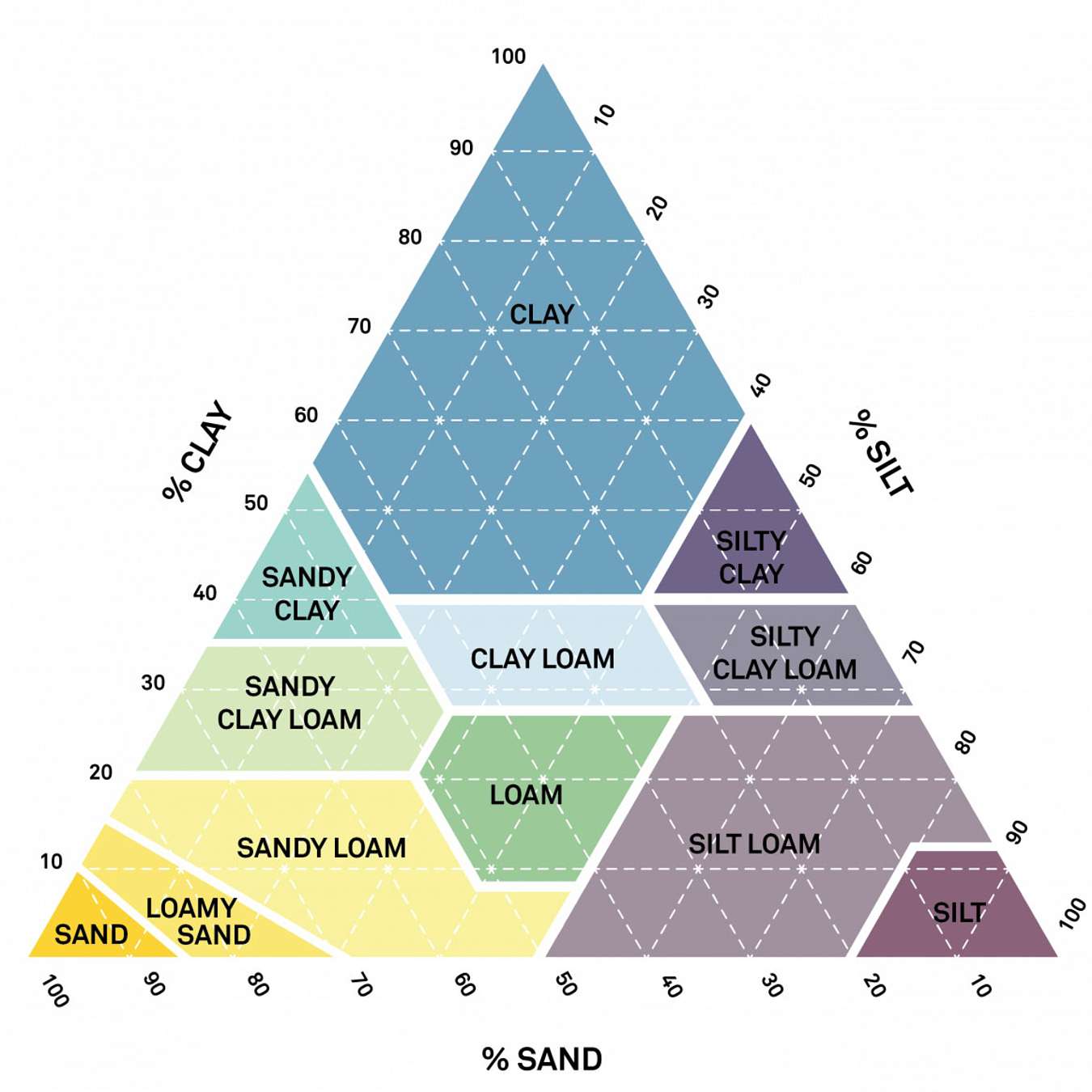

土壌のタイプと質感を理解する

土壌では、土壌粒子間の空隙（ポア）は、単純に毛細管チューブのシステムとして考えることができる。 その直径は、関連する粒子のサイズとその空間的な関連性によって決まる。そのチューブのサイズが小さければ小さいほど、表面的な関連性のために、水はより堅く保持される。

粘土は細孔が小さく、水が結合する表面積が大きいため、同じ含水率であれば砂よりもしっかりと水を保持する。しかし、砂であっても最終的には表面に薄い水の膜ができる程度まで乾燥し、水はしっかりと結合する。 原理的には、水が表面に近ければ近いほど、強く結合する。砂質土壌では水の結合が緩いため、水の量はすぐに枯渇し、補充される。 一方、粘土質の土壌は水をしっかりと保持するため、水の動きは緩慢になる。しかし、利用可能な水はまだある。

注PARIO土壌テクスチャーアナライザーを使用して、土壌の種類とテクスチャーを自動識別する。

2つの測定は1つに勝る

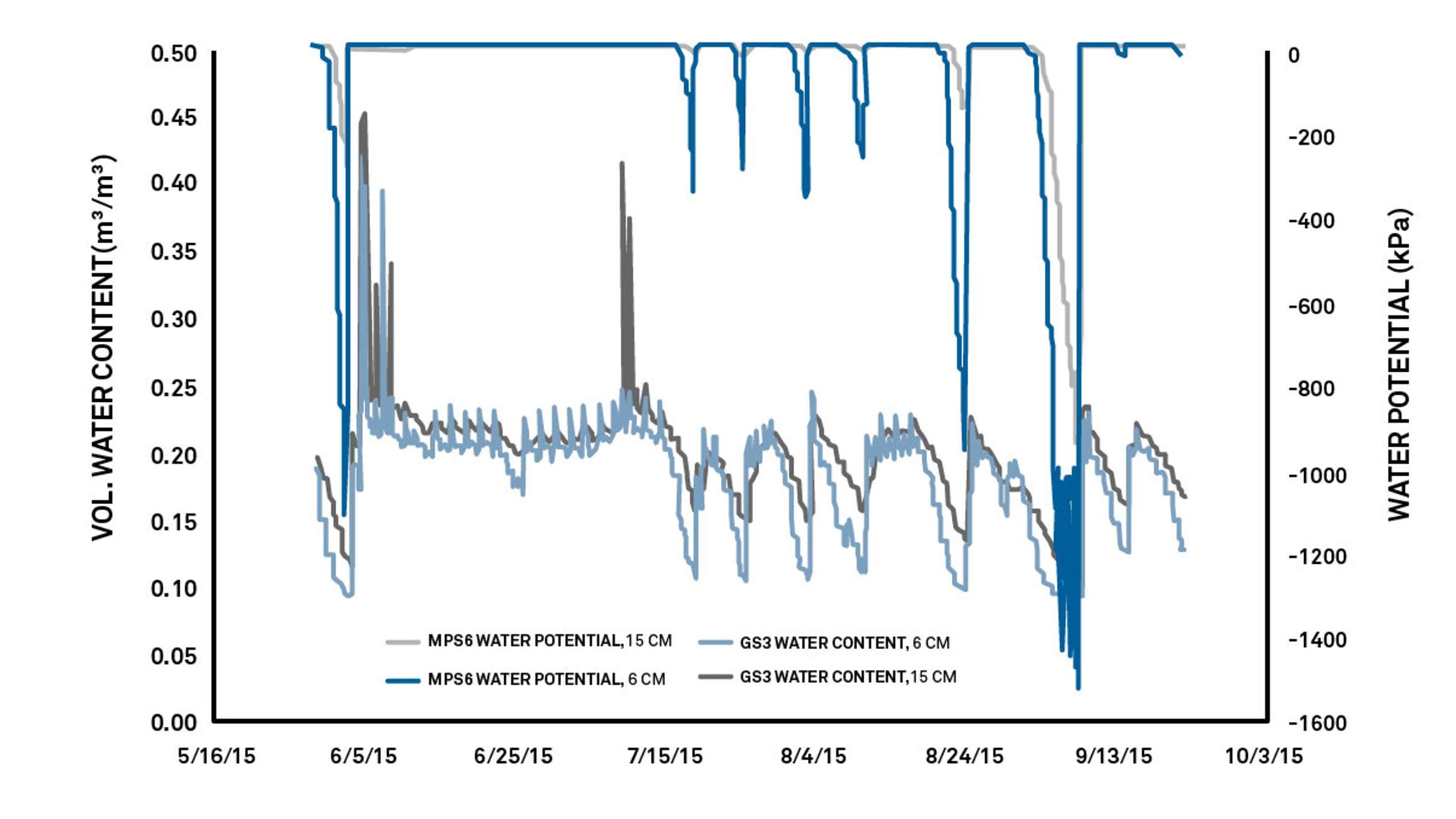

土壌水分センサーは、土壌の種類や質感を問わず、水分のパーセンテージを測定するのに有効である。土壌水分センサーに加え、水ポテンシャル土壌センサーという2つのタイプの土壌センサーを使用するデュアル測定は、研究者に土壌水分の全体像を示し、いつ、どれだけの水を与えるべきかを決定するのに非常に効果的である。 含水量 データは、日々の吸水による微妙な変化を示し、根域を最適なレベルに維持するためにどれだけの水を与える必要があるかを示す。 水ポテンシャルのデータは、特定の土壌タイプや土質に対して、最適なレベルがどの程度かを決定する。 この仕組みについて、詳しくはこちらをご覧ください。

水分放出曲線で全体像を把握する

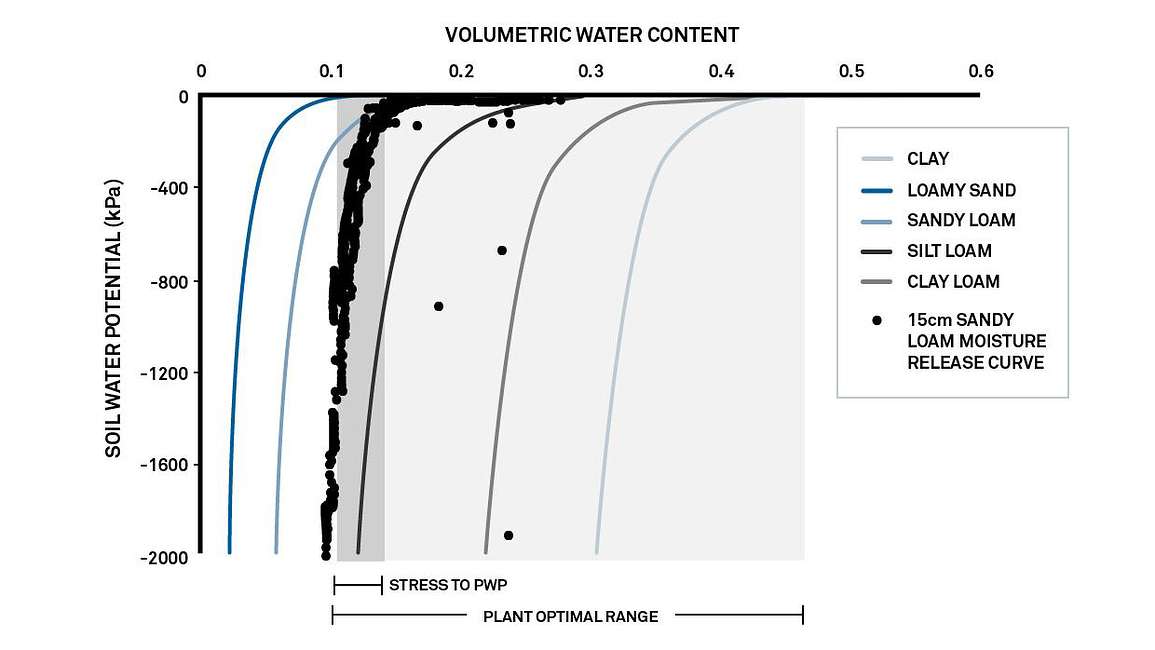

また、含水量と水ポテンシャルの両方を測定することで、下図（図 5）のような原位置での 土壌水分放出曲線（または土壌水分特性曲線 ）を作成することも可能である。 科学者やエンジニアは、研究室や現場でこれらの曲線を評価し、透水係数や総水利用可能量など、土壌に関する多くのことを理解することができます。土壌水分放出曲線の詳細については、こちらを参照。

ご質問ですか？専門家に相談する

適切な土壌水分センサーを選ぶ

平均余命の問題

研究者にとって、実験がどのくらいの期間行われるかを知ることは重要であり、それによって期待に応える土壌水分センサーを選ぶことができます。 METERの 10HS土壌水分センサーと EC-5土壌水分センサーにはオーバーモールド技術が採用されており、一般的な使用であればフィールドで約3～5年使用可能です（温暖／湿潤条件ではそれ以下）。頑丈なTEROS 11 、TEROS 12 、TEROS 10 、TEROS 54土壌センサーは、アップグレードされたポリウレタン（エポキシ）充填により、当社の標準センサーよりも2倍長持ちするように作られています。ラボテストによると、これらのセンサーは、回路基板に水が浸入する前に10年以上使用できることが示されています。研究環境が熱帯で暖かく、一般的に湿潤である場合は、常に長寿命のセンサーを選択してください。

どのセンサーをどのような目的で使うのか？

METERの土壌水分センサーは温度に対する感度は最小ですが、設置深度が浅く、場所が露出している場合は、温度の影響を考慮する必要があります。TEROS 11とTEROS 12土壌水分センサとTEROS 54土壌水分プロファイルプローブには、土壌水分とともに温度を測定するサーミスタが搭載されています。このため、各測定地点に余分な温度センサーを設置する必要がありません。TEROS 54プロファイルプローブは、複数の深さプラグアンドプレイで土壌水分量と土壌温度を測定するため、各データロガーポートでより多くの測定を行うことができます。

含水率に加えてバルク電気伝導率（EC）を測定したい研究者は、TEROS 12土壌水分センサーを選ぶべきである。このセンサーを使えば、土壌中の塩分や肥料に対するバルクEC反応を測定することができる。EC測定には、センサーのステンレス鋼電極と土壌との良好な接触が必要である。

土壌水分測定のみなら、多くの科学者がTEROS 10 を好む。 設置が簡単で、安価で信頼性が高く、センサーが大量に必要な大規模プロジェクトに最適です。難しい（硬い、岩の多い）土壌、鉢植え用土、無肥料培地では、土壌との接触を良好に保ち、土壌や基質中の空隙を補正するため、TEROS シリーズのセンサーの使用をお勧めします。

すべてのMETER土壌水分センサーはMETERデータロガーとプラグアンドプレイで使用できます。また、SDI-12プロトコルを使用してサードパーティのロガーとも統合できます。SDI-12プロトコル ZL6を使用して遠隔地から簡単にデータを収集したり、手動でデータをダウンロードすることができます。

METER水分センサーと他の方法との比較

この20分間のウェビナーでは、コリン・キャンベル博士が土壌水分測定法の違いを解明します。科学的な測定理論と各測定方法の長所と短所を探ります。また、どの技術がさまざまな種類のフィールド調査に適用できるのか、最新のセンシングがセンサー以上のものである理由についても説明します。

学べ：

• 重量法、静電容量法、時間領域反射率法（TDR）、時間領域透過率法（TDT）、周波数領域反射率法（FDR）、抵抗センサーなどの測定理論
• 現場の状況に応じて、どの技術を適用するか
• センサーの種類を選ぶ際に重要な要素
• なぜいくつかの方法は研究向きではないのか
• 現代のセンシングはセンサーだけではない
• 独自の用途に適した価格性能比の決定方法

変動性を理解するのは難しい

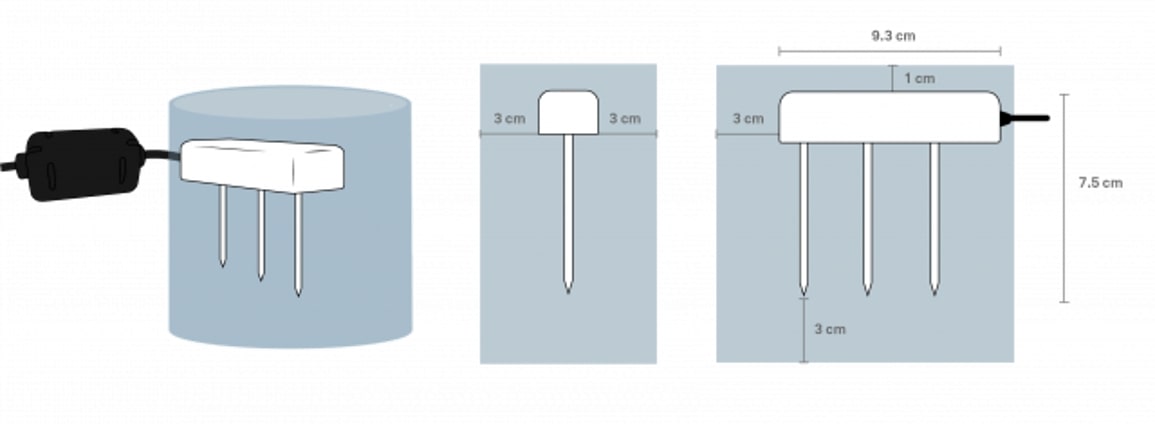

調査地の範囲内では、土壌の質感、植生被覆の量と種類、地形、 降水量やその他の気象要因、管理方法、土壌の透水特性（土壌 内を水が移動する速さ）の違いから、土壌水分のばらつきが生じる。研究者は、土壌水分の多様性を把握するために必要なサンプ ル地点の数を把握するために、ランドスケープの特徴のばらつきを 考慮すべきである。科学者はしばしば、土壌のばらつきの影響を理解し、土壌プロフ ァイルを水がどのように移動するかを観察するために、異なる深さで土壌 水分を測定する。大規模な調査地域や変動の大きい場所では、多くの土壌水分センサーが必要になることが多い。 土壌水分センサーは EC-5土壌水分センサーまたはTEROS 10土壌水分センサーは、大規模な土壌センサーネットワークを必要とする科学者にとって経済的な選択肢です。当社の最新センサーであるTEROS 11 土壌水分センサーとTEROS 12 土壌センサーは、影響する体積が大きく（1リットル）、ばらつきを滑らかにするのに役立ちます。

設置の影響データ

METERの高品質で研究グレードのセンサーは優れたデータを生み出しますが、ユーザーは設置の準備として現場の状況を理解する必要があります。すべての誘電体プローブは、突起の間が最も感度が高い。

プローブと土壌の接触が失われたり、センサーの測定範囲内で土壌が圧縮されたりすると、測定誤差の原因となります。また、表面に水が溜まったり、プローブの設置穴の下を優先的に水が流れることも、測定誤差の原因となります。 これらは、特定の現場や土壌タイプに最適な設置方法を選択する際に考慮すべき問題であり、土壌水分センサーの針の形状、サイズ、耐久性が困難な土壌で重要になることを意味する。 新しい TEROS Borehole Installation ToolTEROS シリーズ・センサーで使用される新型センサーは、エアギャップ、土壌の乱れ、偏流を排除します。ビデオでその仕組みをご覧ください。

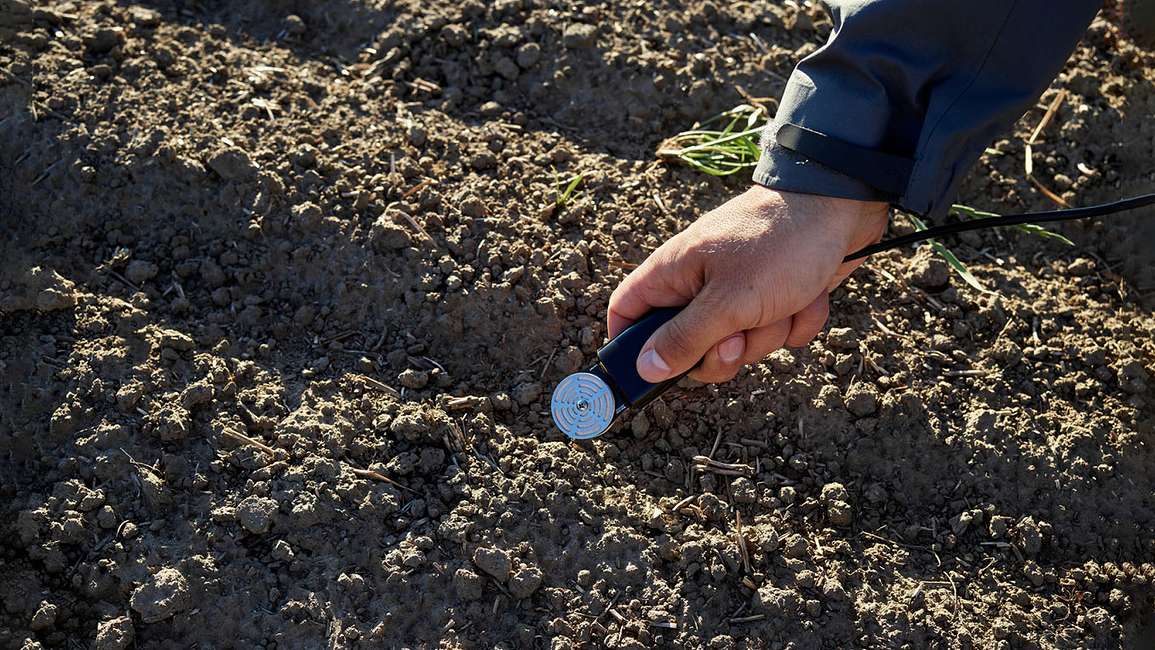

土壌が岩石質であったり、硬すぎたりして土壌とセンサーがうまく接触しない場合は、TEROS 21水位センサーの使用を検討してください。土壌水分放出曲線を用いて水ポテンシャルデータから含水量を計算することができ、TEROS 21を埋め戻したり、詰め込んだりすることができます。TEROS 10、11、または12個の土壌水分センサーを設置ツールと共に使用することは、困難な土壌に対して私たちが満場一致で推奨する方法です。

土壌水分センサーに高い精度が必要ですか？

より高い精度を得るには、土壌に特化した校正をご検討ください。METERの土壌水分センサは、土壌の誘電率を測定することによって土壌の体積含水率を測定します。しかし、すべての土壌が同一の電気的特性を持っているわけではありません。土壌の嵩密度、鉱物学、テクスチャー、塩分濃度のばらつきのため、現在のMETERセンサーの一般的な鉱物校正では、ほとんどの鉱物土壌で約±3～4%の精度、無土壌生育基盤（鉢植え用土、ストーンウール、ココエアなど）では約±5%の精度となります。しかし、土壌固有の校正を行うことで、精度は土壌と土のない基質に対して±1～2%に向上します。METERは、土壌水分センサーのユーザーに対し、体積含水率測定で最高の精度を得るために、土壌別校正を実施するか、当社の土壌別校正サービスを利用することを推奨しています。

適切なフィールド水ポテンシャルセンサーを選ぶ

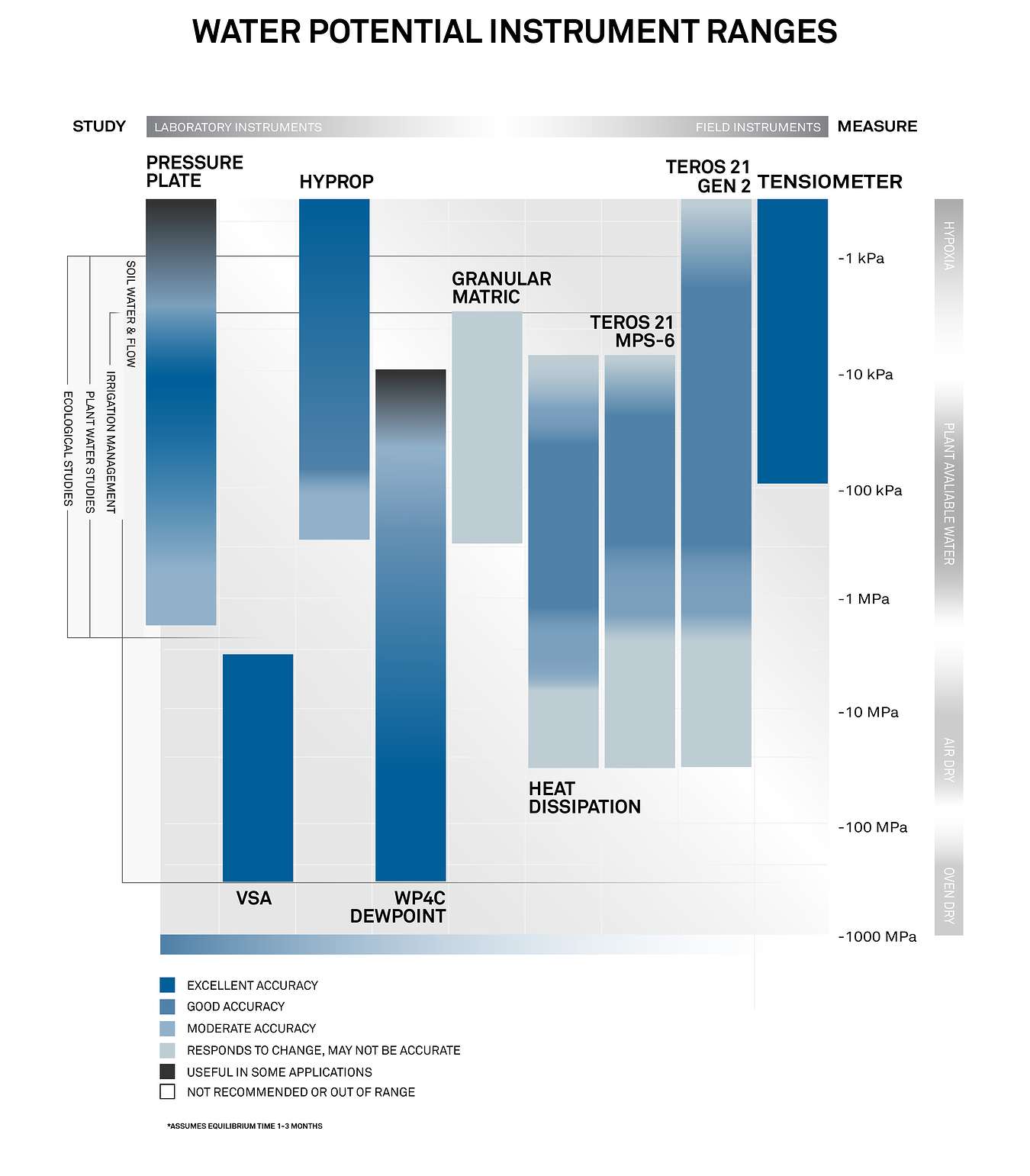

優れた水ポテンシャル測定を行うには、適切な測定器を選び、それを巧みに使用することが重要である。 理想的な世界では、湿潤から乾燥までの全範囲にわたって水ポテンシャルを単純かつ正確に測定できる測定器が1つあればよい。 現実の世界では、様々な測定器があり、それぞれが明確に定義された範囲を持っています。図7は、METER社のTEROS 21matric potential sensorが、植物の利用可能水域（圃場容量から空気乾燥まで）の水ポテンシャル測定に有用であることを示している。TEROS 22マトリックポテンシャルセンサはTEROS 21と似ていますが、設置プロセスが簡単です（溝を掘る必要がありません）。TEROS 21とTEROS 22の両方が、全湿潤範囲にわたって測定できる。実験室および現場でのテストによると、これらのセンサーは、少なくとも永久的な萎凋点と同程度の乾燥状態であれば、許容できる精度で水ポテンシャルを測定できる。テンシオメーターは 、水の移動が最も多い湿潤域の水ポテンシャルを測定する精度がはるかに高い。高水位域を直接測定できるのはテンシオメーターだけである。

コリン・キャンベル博士のウェビナー（下記）「水ポテンシャル201：正しい測定器の選択」では、水ポテンシャル測定器の理論、水ポテンシャル測定の課題、様々な水ポテンシャル測定器の選択と使用方法について説明します。

マトリック電位センサー

METERのTEROS 21およびTEROS 22マトリックポテンシャルセンサーは、含水率センサーと既知の水分放出曲線を持つ多孔質基材で構成されています。多孔質材料が周囲の土壌と平衡化した後、水分センサーは多孔質材料の含水量を測定し、センサーは水分放出曲線を使用して含水量を水ポテンシャルに変換します。

• レンジと精度：マトリックス電位センサーの測定範囲は、多孔質基質の細孔径のばらつきに依存し、細孔径の範囲が広ければ広いほど、測定範囲は大きくなる。 市販のセラミックは、均一な孔径を持つように設計されているため、測定範囲が制限されます。TEROS 21とTEROS 22は、より広い測定範囲を実現するため、孔径分布の広い特別設計のセラミックを使用しています。 しかし、センサーの精度は、水分放出曲線がその特定のセンサーの多孔質基材をどれだけよく特徴付けているかに左右されます。基質がセンサーごとに一貫していればいるほど、各センサーの精度は高くなります。 孔径が大きく異なると、センサーごとに一貫性がなくなり、この2つの重要なセンサーの目標が相反することになります。
• 校正ソリューション：この矛盾は、個々のセンサーの工場校正で解決できる。 しかし、これは常に時間と費用のかかるプロセスでした。TEROS 21およびTEROS 22の精度は、自動校正装置を使用してセンサーを個別に校正できる画期的な工場校正方法によるものです。 これらの新しい技術により、TEROS 21とTEROS 22は、研究グレードの精度を持つ初のフルレンジ、低価格のマトリック電位センサーとなりました。

テンシオメーター

水ポテンシャルとは、定義によれば、サンプル中の水と、基準となる純水のプール中の水との間のポテンシャルエネルギーの差を測定したものである。テンシオメーターはこの定義を実現したものです。

テンシオメーターチューブには、（理論的には）純粋な自由水が溜まっている。この貯水池は（透過性の膜を通して）土壌サンプルとつながっている。熱力学第二法則のおかげで、水は膜の両側でエネルギーが等しくなるまで貯水池から土壌へと移動する。その結果、チューブ内は真空状態になる。テンシオメーターは、負圧計（圧力変換器）を使ってその真空の強さを測定し、水のポテンシャルを圧力で表す。

テンシオメーターは、おそらく最も古いタイプの水ポテンシャル測定器（最初のコンセプトは、少なくとも1908年のリビングストンに遡る）であるが、非常に有用である。実際、湿潤域では、高品質のテンシオメーターを巧みに使えば、優れた精度を発揮することができる。また、先に述べたように、テンシオメーターは土壌の不均質性に影響されない。

テンシオメーターの測定範囲は、チューブ内の水が真空に耐えられるかどうかによって制限される。水は基本的に非圧縮性ですが、エッジや砂利のような水面の不連続面が核となり、水の強い結合が破壊され、キャビテーション（低圧沸騰）が発生します。ほとんどのテンシオメーターは-80kPa付近でキャビテーションを起こします。しかし、METER社は、精密なドイツのエンジニアリング、綿密な構造、細部への狂信的なこだわりにより、現代的な古典となるテンシオメーターを製造しています。 これらのテンシオメーターは驚異的な精度と-85 kPaまでのレンジを持っています。

何のためのテンシオメーターか？

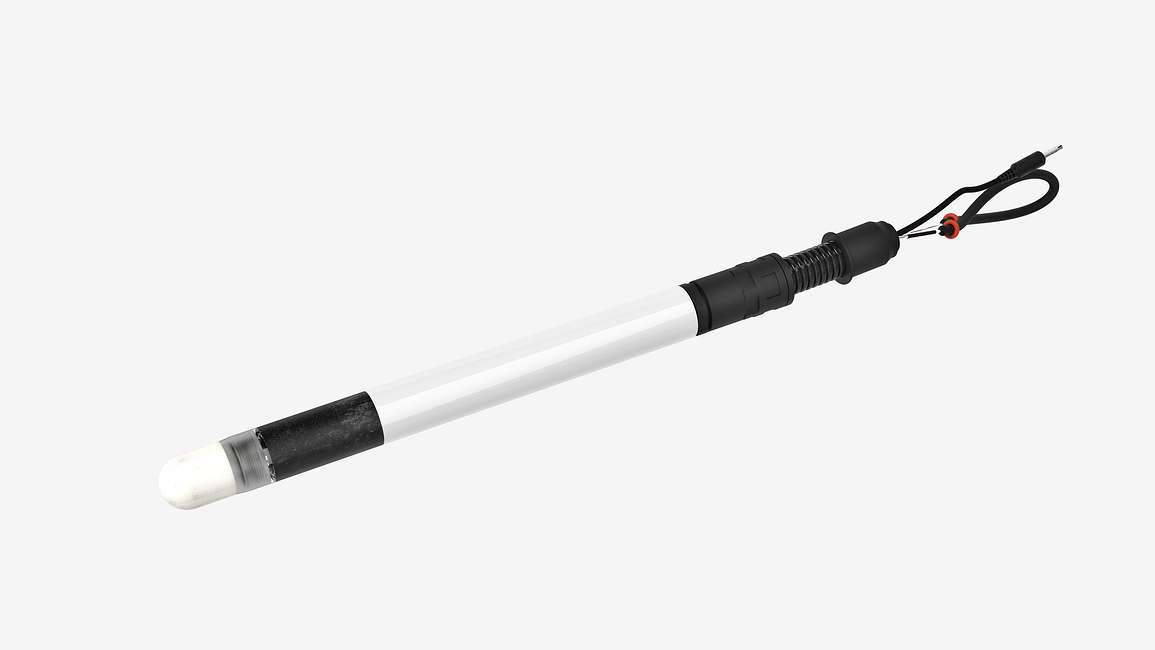

テンシオメータは用途に応じて選択する必要がある。 TEROS 31は、スポット測定やカラム実験に使用する小型のラボ用テンシオメーターである。 TEROS 31を現場でスポットチェックに使用することは可能だが、キャビテーションが発生するとラボで補充しなければならないので不便である。 TEROS 32はフィールド用テンシオメーターです。外付けの補充チューブを備えており、補充のためにテンシオメーターを地面から取り外す必要がない。

センサーの選択は、データ収集の要件にもよる。TEROS 32は、ほぼリアルタイムで継続的なデータを遠隔地から提供する。 ZENTRA Cloud.ZL6 データロガーおよびProCheckハンドヘルドリーダーとプラグアンドプレイできるように設計されているため、大規模なセンサーネットワークに最適です。TEROS 31は ZL6およびZENTRA Cloud 、ProCheckと連動します。TEROS 31およびTEROS 32は、キャンベルサイエンティフィック（または同様の）データロガーとインターフェースできます。

シャフト、ケーブル、詰め替えチューブの長さを理解する

TEROS 32 テンシオメーターは通常、現場で斜めに設置されます。 このテンシオメータを設置するために特別なサイズのMETERフィールドオーガを使用することをお勧めします。 また、テンシオメーターシャフトを保護するために灌漑バルブカバーボックスを使用することをお勧めします。

必要なシャフトの長さは、設置深さに基づいて決まります。 例えば、深さ1メートルで測定し、斜めに設置する場合は、シャフトの長さを計算するために、その角度を知る必要があります。一般的には、希望する設置深度より10～20cm長くなります。 さらに、補充チューブにアクセスできる必要があります。 テンシオメーターが深く埋設されればされるほど、チューブは地表に到達するために長くなるはずです。最後に、テンシオメーターケーブルの長さは、データロガーへの近さによって異なります。

土壌水分の定義資料

カーカム，メアリー・ベス土壌と植物の水関係の原理。Academic Press, 2014.(書籍リンク)

Taylor, Sterling A., and Gaylen L. Ashcroft.物理的土壌学。灌漑土壌と非灌漑土壌の物理学。1972.(図書リンク)

ヒレル ダニエル土壌物理学の基礎.Academic press, 2013.(書籍リンク)

Dane, Jacob H., G. C. Topp, and Gaylon S. Campbell.土壌分析物理的方法。No. 631.41 S63/4.2002.(図書リンク)
