ATMOS instrucciones de limpieza

Video: ATMOS 41 cleaning instructions

Nuestros expertos en aplicaciones demuestran cómo limpiar correctamente la estación meteorológica todo en uno ATMOS 41.

Véase también:

Instrucciones de limpieza para ATMOS 41 embudo y bajante

METER sugiere comprobar el estado de la estación meteorológica ATMOS 41 anualmente, y con mayor frecuencia cuando sea necesario. Por ejemplo, el sensor meteorológico del piranómetro requiere una comprobación más frecuente. Las siguientes instrucciones son directrices para la limpieza del embudo y bajante de ATMOS 41, el sensor del piranómetro, el anemómetro sónico y el cuerpo. Consulte el manual para obtener más información.

  1. Desconecte ATMOS 41 del registrador de datos.
  2. Retire ATMOS 41 del poste de montaje.
  3. Retire el disuasor de aves, si hay uno instalado. Se retira empujando hacia arriba la parte inferior del anillo de plástico. Empuje hacia arriba con los pulgares en lados opuestos para mover el anillo hacia arriba y hacia fuera.



A photograph of bird spikes installed on the top of an ATMOS 41



4. Desbloquee el embudo empujando hacia abajo y girando en sentido contrario a las agujas del reloj.



A photograph of someone screwing off the covering for an ATMOS 41



5. Desconecte el cable PYR.



A photograph of someone disconnecting the PYR cable



6. Retire el muelle de la parte superior del embudo.



A photograph of the spring in the top of the funnel



7. Retire el muelle del fondo del embudo.



A photograph of the spring in the bottom of the funnel



8. Utilice un paño limpio y húmedo para limpiar el embudo. Limpie todo el polvo y los residuos.

PRECAUCIÓN: No limpie el sensor del piranómetro con un paño abrasivo.

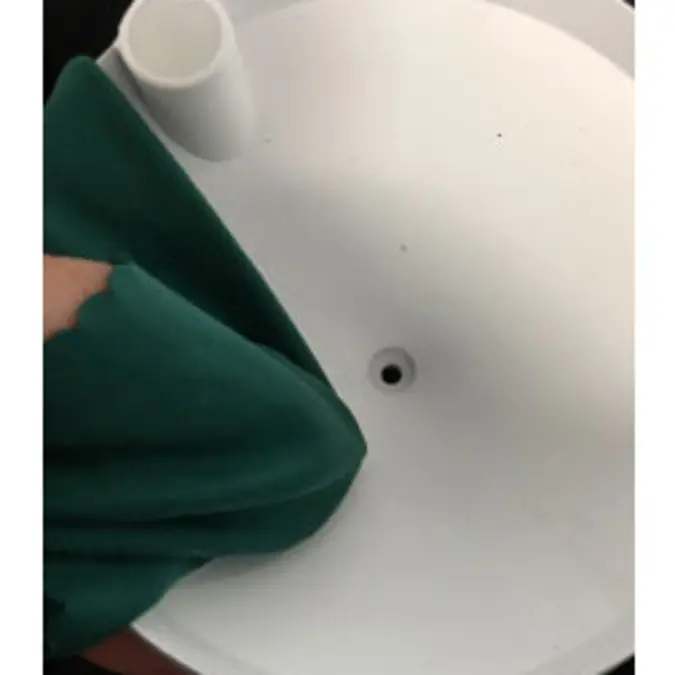

A photograph of someone using a clean, damp cloth to wipe out the funnel.



9. A continuación, utilice un bastoncillo de limpieza para limpiar la boquilla. El hisopo debe ser lo suficientemente pequeño como para entrar en la boquilla y limpiar los residuos.

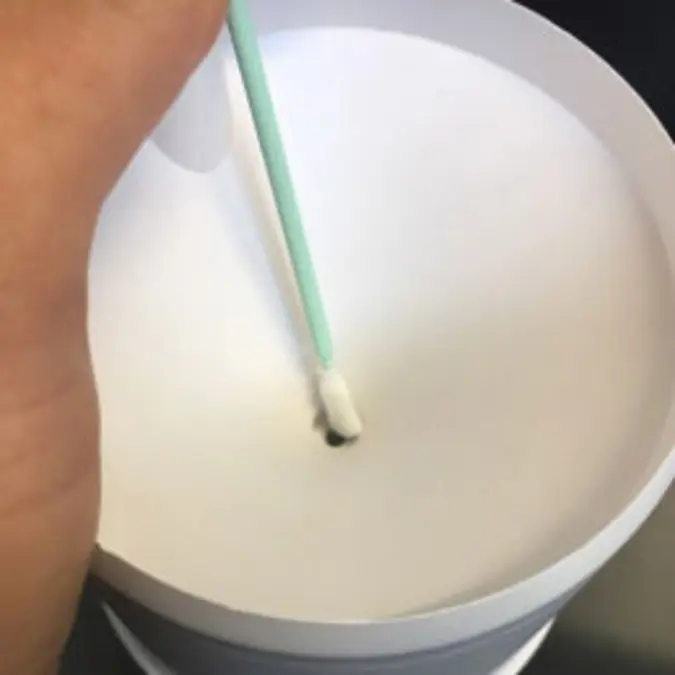

A photograph of someone using a cleaning swab to clean the top of the nozzle

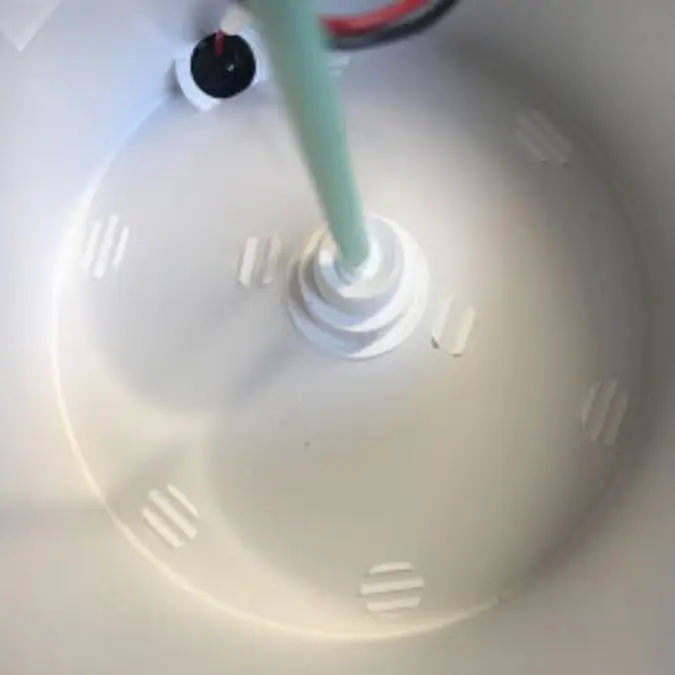

A photograph of someone using a cleaning swab to clean the bottom of the nozzle

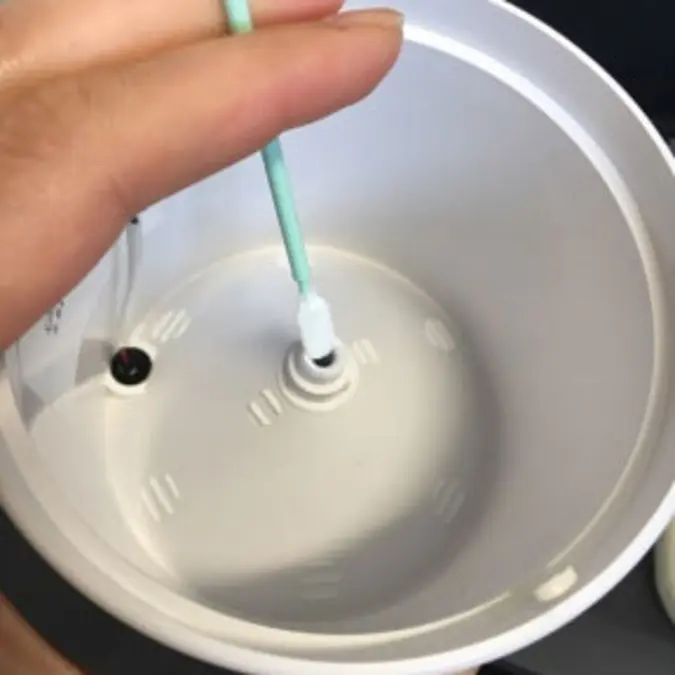

A photograph of someone using a cleaning swab to clean the inside of the nozzle



10. Compruebe si hay suciedad/residuos en los electrodos dorados. Limpie suavemente los electrodos dorados si es necesario.

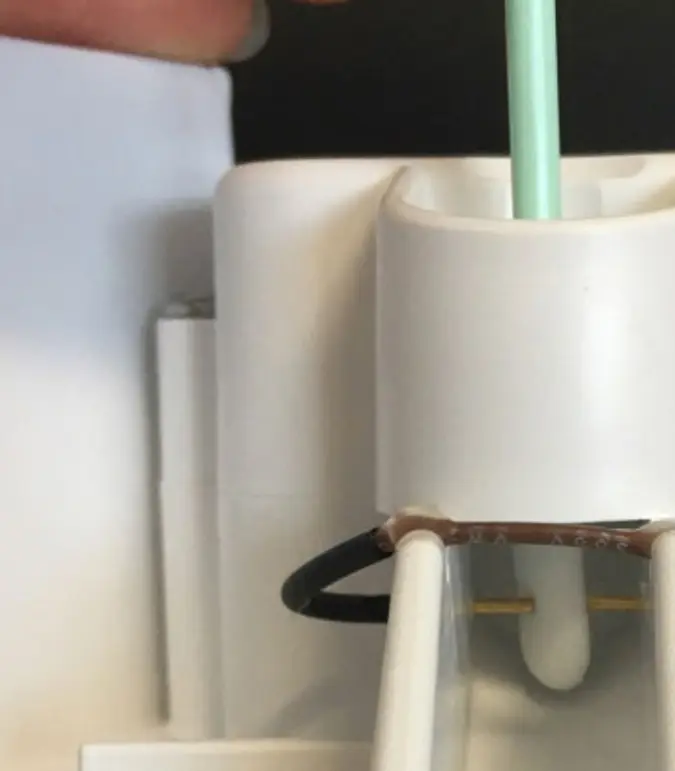

A photograph of someone checking the gold-plated electrodes for dirt/debris



11. Limpiar bajante y rejilla.

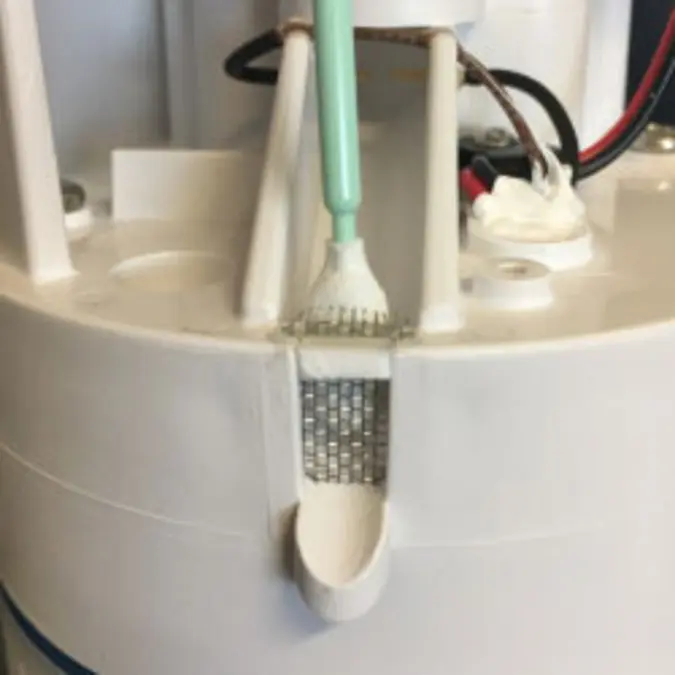

A photograph of someone cleaning the downspout and screen



12. Una vez finalizada la limpieza, vuelva a colocar los muelles, el cable PYR, el embudo y el disuasor de aves.

13. Monte el ATMOS 41 y nivélelo.

14. El ATMOS 41 debe estar dentro de aproximadamente ±2 grados del nivel muerto (0, 0) en las direcciones X e Y para medir con precisión la precipitación. Si no está dentro de este rango, las gotas del orificio ensanchado pueden no alcanzar los electrodos de oro por completo.

15. Vuelva a conectar ATMOS 41 al registrador de datos.

Instrucciones de limpieza del sensor del piranómetro ATMOS 41
  1. Compruebe el sensor del piranómetro con regularidad para asegurarse de que está limpio, y compruebe los datos a menudo para identificar posibles problemas. El alcohol isopropílico y un hisopo funcionan bien para limpiar la zona del sensor. Las bolsas de microfibra también funcionan bien. NO utilice un paño abrasivo en la superficie del sensor, ya que rayará el sensor del piranómetro.
  2. Con un paño seco para lentes (u otro paño suave), limpie suavemente el piranómetro ATMOS 41 para eliminar el polvo del sensor.
  3. Si hay más suciedad que polvo ligero en el sensor (como excrementos de pájaros), humedezca una parte de un paño para objetivos con agua limpia y limpie suavemente todos los restos.

a. Utilice una parte seca del paño de la lente para secar el piranómetro.

A photograph of someone using a dry part of the lens cloth to dry off the pyranometer



Instrucciones de limpieza del anemómetro sónico ATMOS 41

1. Utilice un paño húmedo o seco para limpiar el polvo/los residuos de la parte superior de la placa acústica.

PRECAUCIÓN: No toque ni doble el sensor de temperatura metálico durante el proceso de limpieza porque es muy delicado y puede dañarse.



A photograph of someone using a damp or dry cloth to wipe off dust/debris on top of the acoustic plate



2. Utilice un paño húmedo o seco para limpiar las telarañas u otros materiales que puedan obstruir el paso del viento a través del anemómetro sónico.



A photograph of someone using a damp or dry cloth to wipe off cobwebs or other materials that could obstruct wind passing through the sonic anemometer



3. Utilice un hisopo seco o húmedo para limpiar suavemente las oficinas y las cubiertas de los transductores sónicos. Evite ejercer más que una ligera presión sobre las cubiertas.



A photograph of someone using a dry or damp swab to gently clean the offices and covers of the sonic transducers



Instrucciones de limpieza del cuerpo de ATMOS 41
  1. Frote el cuerpo de ATMOS 41 con una presión ligera a media utilizando un paño húmedo (lo mejor es un paño húmedo caliente).

PRECAUCIÓN. No sumerja el conjunto de sensores en agua.



A photograph of someone scrubbing the ATMOS 41 body with light to medium pressure using a damp cloth



2. Limpie alrededor de los postes y entre las hendiduras con un cepillo seco. No es necesario cepillar entre los rebordes de la protección contra salpicaduras.



A photograph of someone cleaning around posts and between crevices using a dry brush



3. Observe la rejilla de teflón para ver si está sucia. Si la malla de teflón está sucia, lo mejor es sustituirla. Póngase en contacto con METER para obtener información.



A photograph of someone inspecting the Teflon screen to see if it is dirty
