NDVI Sensor

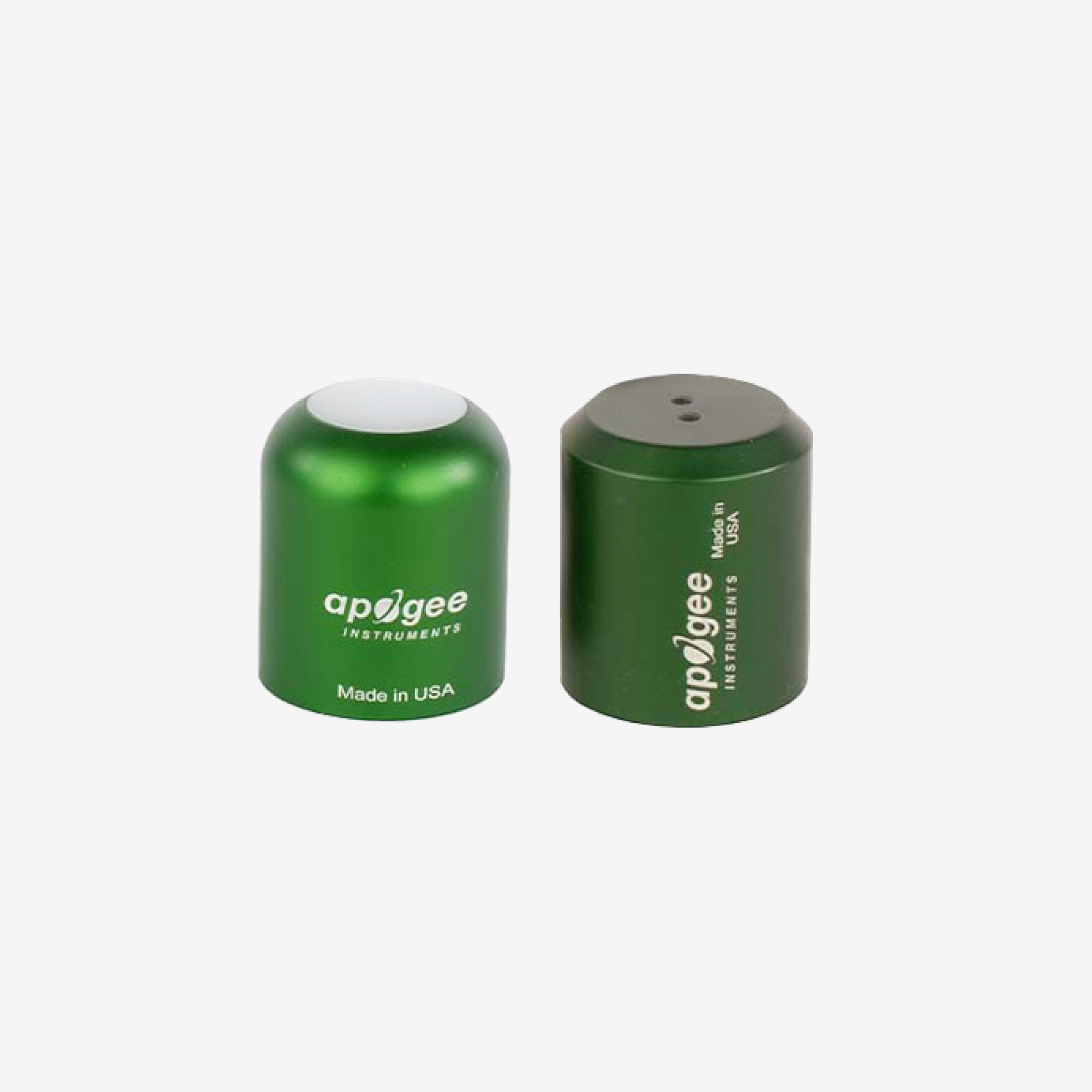

Os sensores Apogee NDVI combinam uma forma ultrarresistente com o sofisticado fornecimento de dados cloud para uma relação preço/desempenho imbatível.
- Monitore continuamente o site NDVI remotamente
- Construído para exposição prolongada aos elementos
- Fácil de usar e de baixo custo
-
Visão geral / Recursos
-
Monitorar continuamente NDVI
Na METER, acreditamos que você deve gastar menos tempo com a complexidade e mais tempo fazendo o que importa. Os sensores Apogee NDVI são fáceis de usar. E a melhor parte? Eles são pré-configurados para uso com o sistema ZENTRA , para que você possa começar a trabalhar imediatamente.
Baixo custo e baixa manutenção
Concentrando-se em apenas duas bandas relevantes, é possível fabricar um radiômetro multibanda preciso por uma fração do preço de um espectrorradiômetro de espectro total. Os sensores Apogee NDVI são radiômetros multibanda que combinam uma forma ultrarresistente com o sofisticado fornecimento de dados cloud para uma relação preço/desempenho imbatível. Eles são baratos o suficiente para implantar vários sensores simultaneamente, para que você possa maximizar a cobertura espacial e explorar a variabilidade espacial e temporal na estrutura e na função do dossel.
Implantar por meses ou até anos
A maioria dos espectrômetros é delicada e cara, o que torna arriscada a implantação em campo a longo prazo. Os sensores Apogee NDVI são construídos para exposição prolongada aos elementos. Encapsulados em um invólucro durável com enchimento de epóxi, eles são à prova d'água, à prova de intempéries e têm óptica totalmente vedada. Monte-os em um poste de cerca, um tripé ou uma torre meteorológica. São robustos o suficiente para serem deixados no campo durante toda a estação de cultivo ou mais.
Pronto para o campo e calibrado radiometricamente
Cada sensor é calibrado radiometricamente de acordo com um padrão rastreável pelo NIST. As leituras são emitidas em unidades de densidade de fluxo radiante. As informações de calibração são armazenadas no sensor, para que você nunca precise se preocupar em manter o controle dos coeficientes de calibração.
Colete dados e monitore remotamente
Para simplificar seu fluxo de trabalho, os sensores Apogee NDVI são plug-and-play com ZL6 O site ZENTRA Cloud permite monitorar locais remotos em tempo quase real a partir de qualquer dispositivo conectado à Internet. Observe as condições de campo, verifique e configure a função do sensor e do sistema ou faça o download de dados no conforto de sua casa ou escritório.
Trabalhe menos. Meça mais.
Os sensores Apogee NDVI fazem parte de um sistema completo de sensores, registradores e software acessíveis e fáceis de usar que exigem pouca manutenção e colocam dados quase em tempo real na ponta dos dedos, para que você possa publicar mais e trabalhar menos.
-
Especificações
-
Especificações de medição
Fator de calibração (recíproco da sensibilidade)Personalizado para cada sensor e armazenado no firmwareIncerteza de calibração± 5 %Faixas de comprimento de ondaDetector vermelho = 650 nm ± 5 nm com FWHM de 65 nmDetector NIR = 810 nm ± 5 nm com FWHM de 65 nmFaixa de medição2x luz solar plenaRepetibilidade da mediçãoMenos de 1 %Desvio de longo prazoMenos de 2 % ao anoTempo de respostaMenos de 0,6 sCampo de visão180°Resposta direcional (cosseno)± 2 % a 45°; ± 5 % a 75° de ângulo zenitalResposta à temperaturaMenos de 0,1 % por °CEspecificações físicas

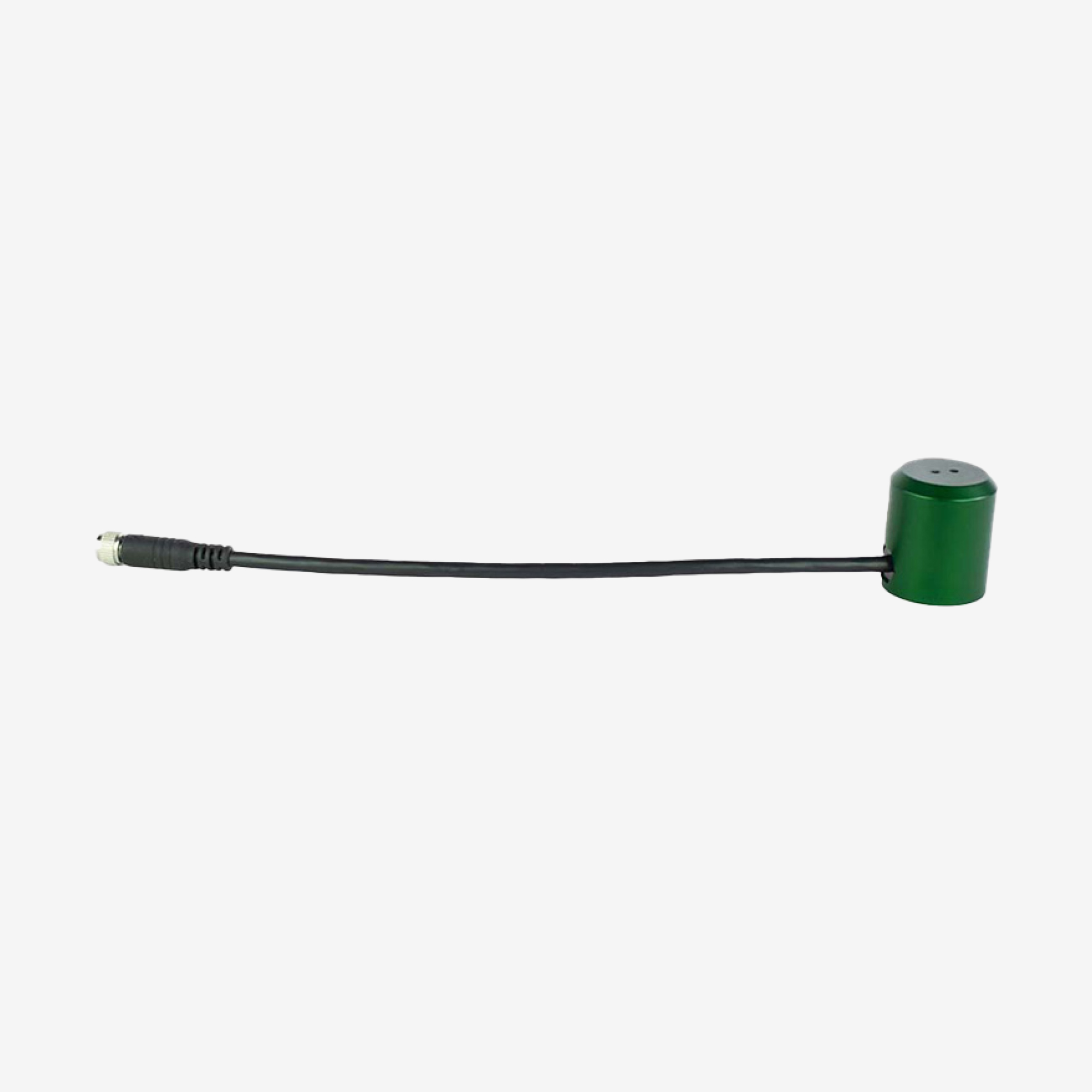

AlojamentoCorpo de alumínio anodizado com janela de acrílicoClassificação IPIP68Ambiente operacional-40 a 70 °C
0 a 100 % de umidade relativaDimensões30,5 mm de diâmetro, 34,5 mm de alturaMassa (com 5 m de cabo)140 gCabo5 m de fio de par trançado blindado com revestimento TPR e conector de aço inoxidávelEspecificações de comunicação
Compatibilidade com o registrador de dados (não exclusiva)METRO Série EM60, série ZL6 , ZSC, ProCheck, Campbell ScientificEspecificações elétricas e de temporização
Fonte de alimentação5,5 a 24 V CCFaixa de saídaSDI-12
-
Suporte / Perguntas frequentes
-
Manual do sensor Apogee NDVIManualPDF, 0,9 MBUso de sensores Apogee NDVI com o sistema ZENTRAManualPDF, 1,1 MBManual do Sensor de Reflectância Espectral SRS do METER LegacyManualPDF, 1,699 MBInício rápido do METER Legacy SRSGuia de início rápidoPDF, 0,46 MBGuia do Integrador do Sensor de Reflectância Espectral (SRS) Legacy da METER (NDVI)Guia de início rápidoPDF, 0,643 MBGuia do Integrador do Sensor de Reflectância Espectral (SRS)(PRI) Legacy METERGuia de início rápidoPDF, 0,643 MBInstruções de montagem do mastro do anemômetroManualPDF, 0.527 MBManual do sensor Legacy Apogee PRIManualPDF, 1,5 MBVídeo de instruções de reparo do kit de emenda do medidorInstruçõesURL, 0,0 kbGuia de emenda do fio do sensor (método completo)InstruçõesPDF, 5 MBGuia de emenda do fio do sensor (método rápido)InstruçõesPDF, 0,9 MB
-
Perguntas frequentes sobre NDVI
- Posso verificar a saída dos sensores NDVI voltados para baixo usando um teste de painel branco?
-
Sim, você pode verificar a resposta do sensor voltado para baixo no campo em um dia ensolarado usando um painel branco. O ideal é usar um painel Spectralon. A verificação da calibração do limitador de campo do SRS deve ser feita com os sensores do limitador de campo apontando para baixo em um ângulo em direção a um painel de Teflon branco ou painel Spectralon, de modo que o campo de visão seja totalmente englobado pelo painel branco. Em seguida, com os sensores hemisféricos apontando para cima para coletar dados de irradiância no mesmo local e hora (sem obstruções no campo de visão), os valores de radiância * pi (3,14) devem ser aproximadamente iguais aos valores de irradiância.
Radiância = Irradiância/pi
Irradiância = Radiância * pi
- Qual é a equação de calibração do meu sensor NDVI ?
- Como a resposta do sensor NDVI é linear, a calibração é um multiplicador simples que converte as leituras brutas em um valor calibrado. Há uma compensação que é definida para levar em conta as leituras de ruído que ocorrem quando o sensor está completamente escuro (compensação de escuridão). Esses dois valores são específicos do sensor e variam até certo ponto. Uma atualização de firmware protege os coeficientes de calibração porque eles são armazenados em uma área da memória flash que não é tocada durante uma atualização.
- Por que o cálculo do NDVI não mostra resultados se a saída do comprimento de onda do sensor for zero? O sensor está ruim?
- O sensor não é ruim nesse caso. O cálculo do NDVI não retorna nenhum resultado quando os dados são zero no denominador.
- Posso usar os sensores NDVI no nível da planta?
-
Sim, você pode usar os sensores NDVI no nível da planta para aplicação em campo onde houver luz solar natural. Certifique-se de que não haja sombras na área de medição ou remova os dados em condições de sombra ou escuridão. O problema com condições de sombra é que os dados não são confiáveis. Você pode precisar de mais réplicas de sensores no nível da planta se observar mais variação.
Se você planeja usar uma fonte de luz não natural, isso pode ser uma grande incógnita sobre os efeitos da intensidade da luz ao longo do tempo (intensidade e distância mudando ao longo do tempo). Você precisaria controlar essas variáveis ou medi-las. Por esse motivo, recomendamos que os sensores NDVI sejam usados no campo com luz solar natural (somente instrumentos de campo).
- Quais são algumas das aplicações dos sensores NDVI ?
-
- Radiação fotossinteticamente ativa interceptada
- Leaf area index
- Estágios fenológicos do desenvolvimento da planta
- Acúmulo de biomassa
- Monitoramento terrestre da densidade da vegetação
- Indicação de seca
- Estudos de precipitação alterada para tolerância à seca
- Saúde/senescência do dossel
- Verdejamento do dossel na primavera
- Verificação de solo com sensoriamento remoto NDVI
- Qual é a área de medição?
-
Isso depende do ângulo e da altura em que o sensor está instalado. Veja abaixo um exemplo. A calculadora Apogee é um bom recurso para determinar a área de medição. Use o sensor de 36 graus (meio ângulo de 18 graus).
Campo de visão:
O campo de visão (FOV) é relatado como o meio ângulo do vértice do cone formado pela superfície do alvo (base do cone) e o detector (vértice do cone), conforme mostrado abaixo, em que o alvo é definido como um círculo do qual 98% da radiação detectada pelo radiômetro é emitida.
O FOV do sensor, a distância até o alvo e o ângulo de montagem do sensor em relação ao alvo determinarão a área do alvo. Diferentes geometrias de montagem (combinações de distância e ângulo) produzem diferentes formas e áreas de alvo, conforme mostrado abaixo.
- Como faço para calcular NDVI?
-
Calcule NDVI como:
NDVI =(ρNIR - ρred) /(ρNIR + ρred)
em que ρred e ρNIR são as refletâncias percentuais no vermelho e no infravermelho próximo (NIR). ρ em cada banda de onda é calculado como radiância/irradiância em cada banda de onda, em que radiância é a intensidade da radiação refletida nessa banda de onda e irradiância é a intensidade da radiação recebida nessa banda de onda.
-
